Technische Daten zur Maschine

Zusatzinformationen

Hess Junior Einzelholzschleifmaschine
--------------------------------

Maschine wird gerade überprüft.

Grundaufbau:

Stabile, schwere Schweißkonstruktion aus starkwandigen Rechteckhohlprofilen
mit zusätzlichen, statisch berechneten Aussteifungen für optimale
Schwingungsdämpfung.

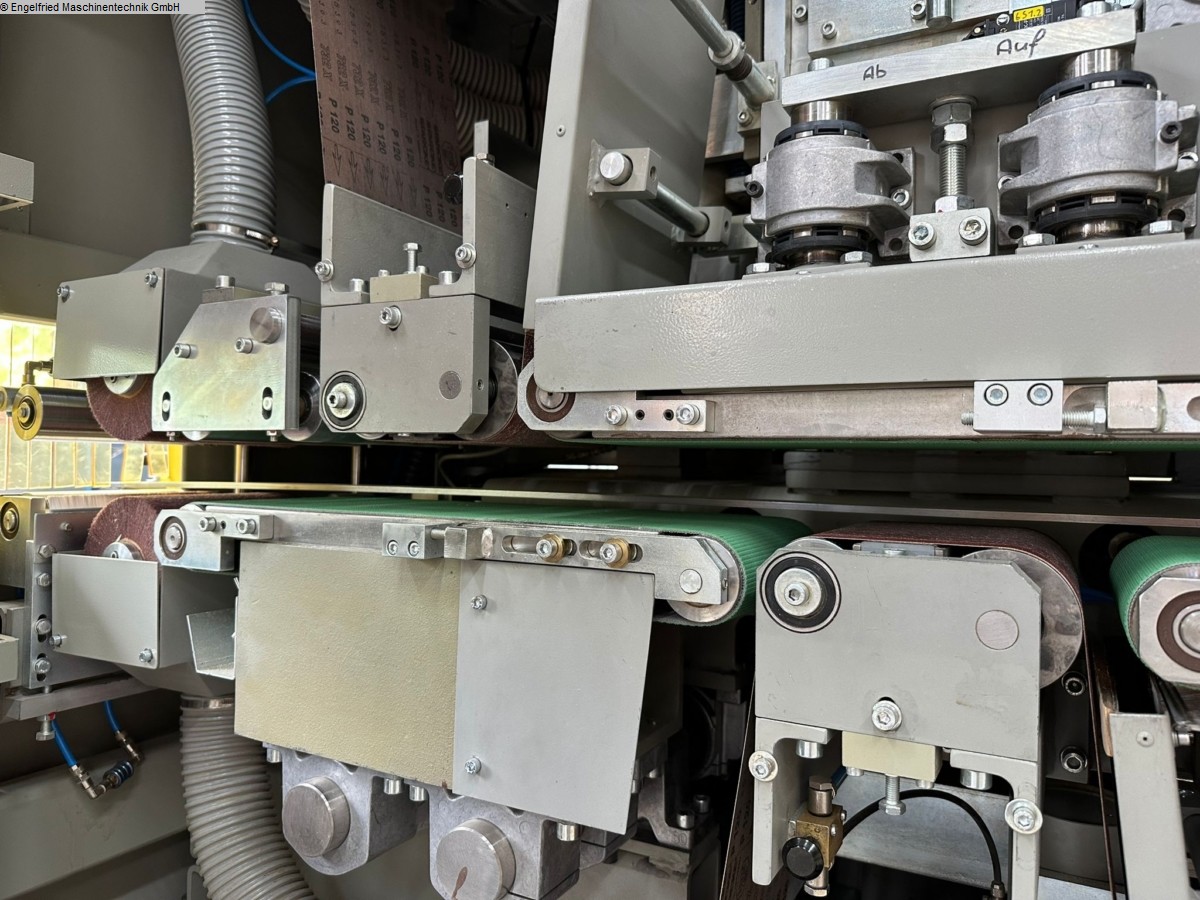

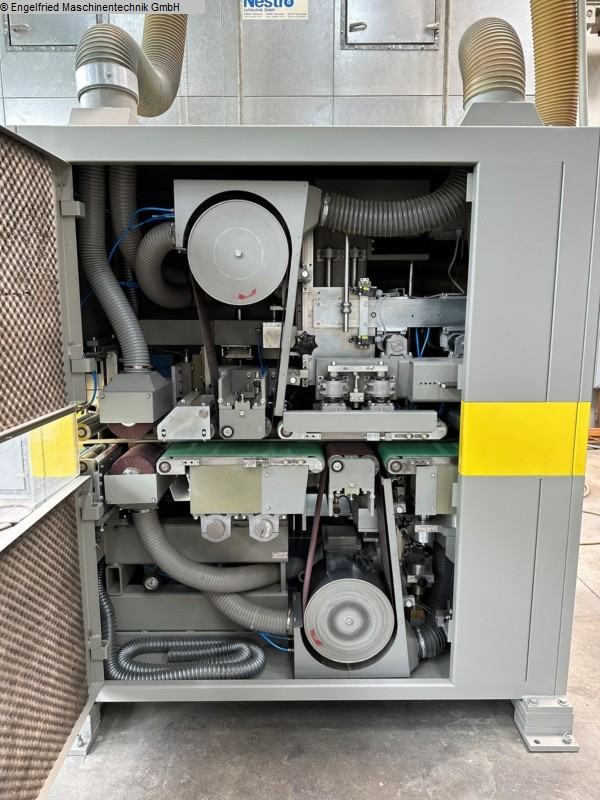

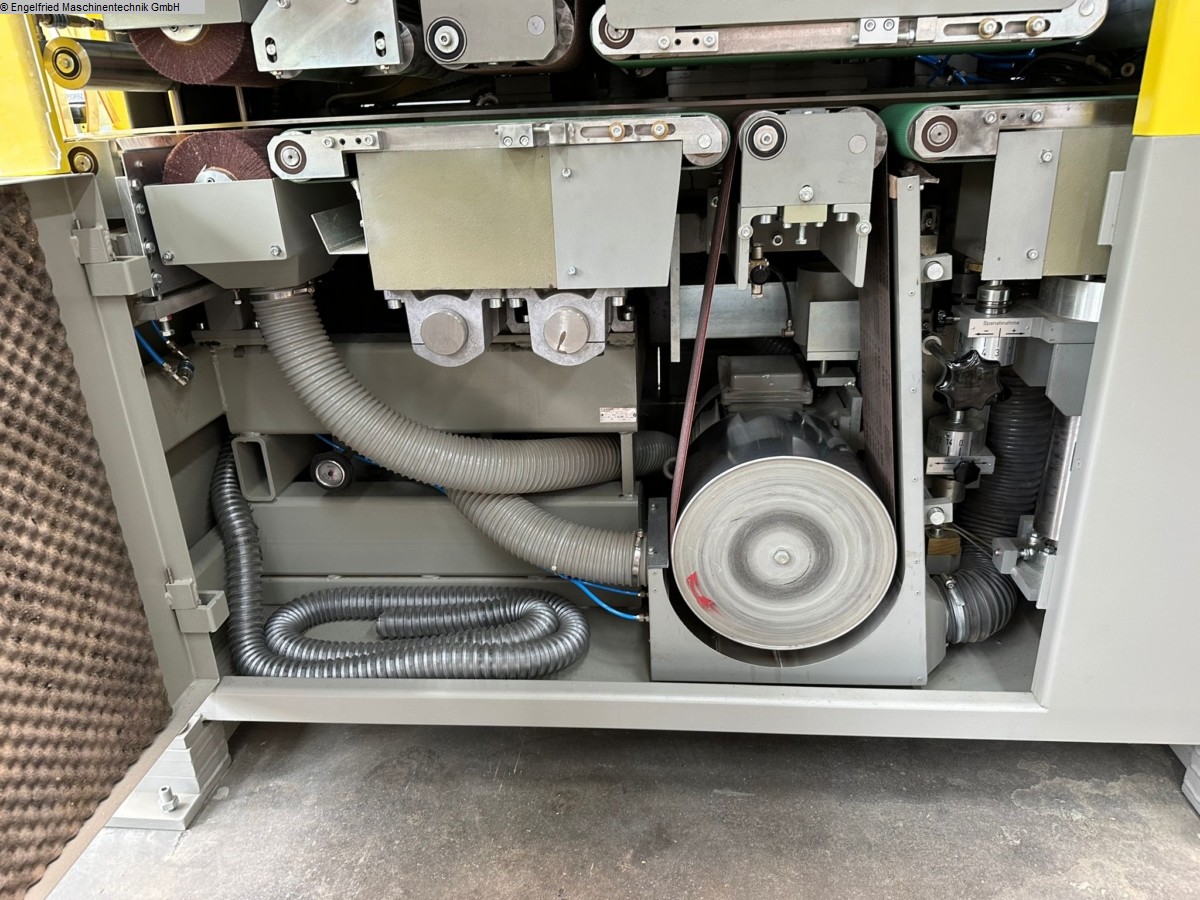

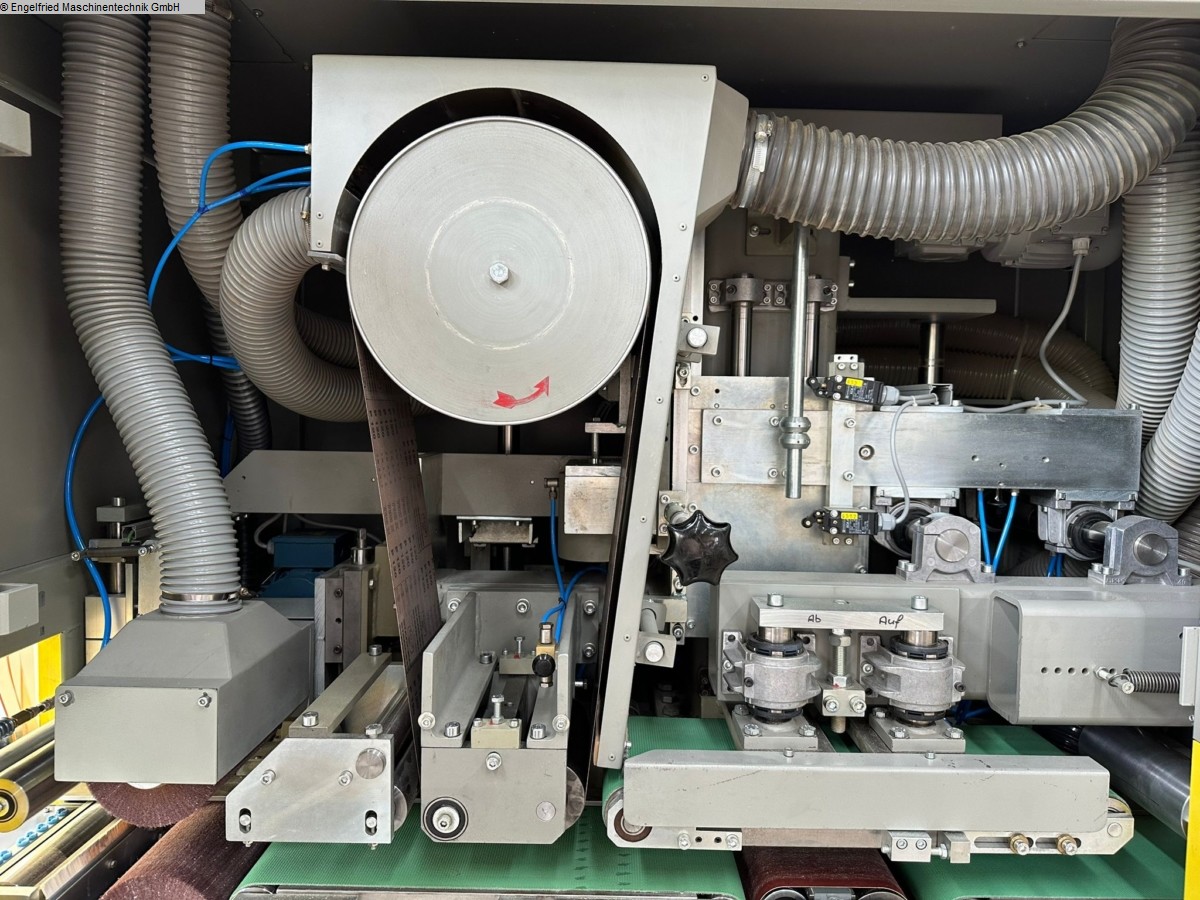

Versetzt angeordnete Schleifeinheiten mit großdimensionierten
Bandantriebtrommeln für schlupffreien Bandlauf. Zweipunktabsaugung für Direkt-
und Flugstaubabsaugung mit integrierter Abblaseinrichtung. Schleifeinheiten
in schwerer Stahlplattenbauweise als Grundbasis für schwingungsgedämpften,
ruhigen Bandlauf. Alle Führungen als Kugel-Linearset auf gehärteten und
geschliffenen Wellen. Dauerhafte Präzision durch Staub- und Schmutzsicherung
der Kugel-Linearsets. Kontaktwalze und Schleifschuh im ausgewogenen Verhältnis
zur Schleifband-Kornbelastung. Die großdimensionierten Antriebstrommeln
garantieren die volle Übertragung der 5,5 kW-Antriebsleistung der
Schleifmotoren auf das Schleifband. Dadurch stärkste Spanabnahme
möglich. Automatische Maschinenstop-Auslösung bei Bandriß. Optische Anzeige
an Bedientafel. Schleifschuh für Finish aus Spezialmaterial mit optimaler
Wärmeableitung und zusätzlicher Gleitbelagauflage. Leichte Handhabung bei
Belagwechsel. Schleifbandspannung über entsprechend dimensionierte
Druckfedern. Schleifbandentspannung für Bandwechsel mittels Pneumatik-
Einrichtung für feinfühliges, verzugsfreies Auflegen neuer Bänder. Obere
Schleifeinheit und Bürsteneinrichtung (Zusatzausrüstung) zentral motorisch
verstellbar.

Holzführung im Einlaufbereich für harte, beidseitig gelagerte Führungs- und
Andruckwalzen. Kippsicherer Transport ausprofilierter Werkstücke auf
kalibrierten Transportbändern mit stufenlos einstellbarer
Vorschubgeschwindigkeit.

Automatische Maschinenstop-Auslösung durch HolzdickenKontrolleinrichtung.
Optische Anzeige der Bedientafel.

Einlauftisch über feingängige, präzise Gewindespindel für untere
Schleifspanabnahme über Skala (Auflösung 0,1 mm) manuell einstellbar. Die lange
Säulentischführung garantiert eine absolute Parallelverstellung. Die
Flugkreisabstimmung zum Auslauftisch wird durch Höhenverstellung des unteren
Schleifaggregates über präzise Gewindespindel und Skalenanzeige (Auflösung 0,1
mm) bewerkstelligt.

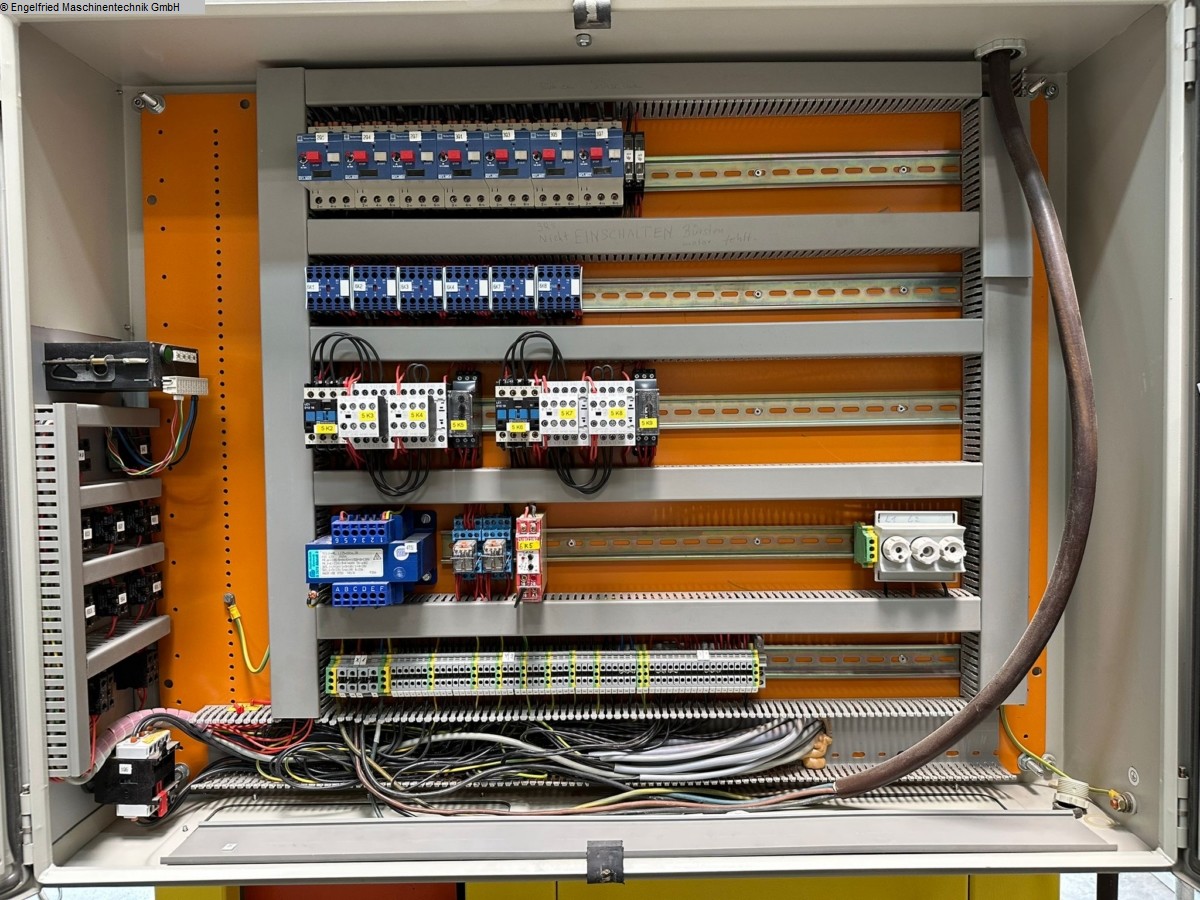

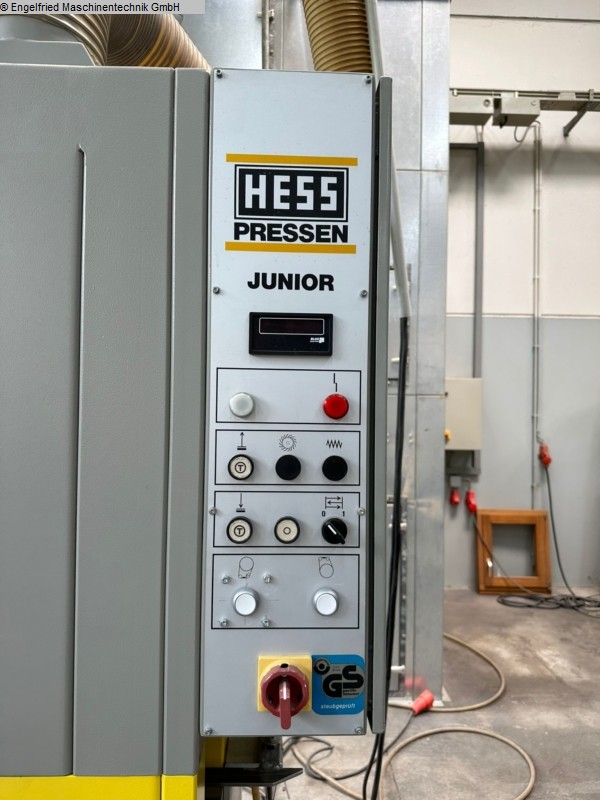

Übersichtliche, bediengerechte Anordnung aller elektrischer Funktions-, Bedien-
und Anzeige-Elemente auf der Maschinenfront: Schleifeinheit unten,
Schleifeineinheit oben, Werkstücktransport-Einrichtung,
Schleifdickeneinstellung, Bürsteinrichtung oben/unten, Bandausnutzung,
Betriebsanzeige, Störanzeige. Alle Motoren sind gegen Überlastung
elektrisch abgesichert.

Technische Daten :
--------------------------------

Schleifbandgeschwindigkeit:25 m/sec.
Schleifbreite:190 mm
Schleifdicke: 4 - 150 mm
Kürzeste Werkstücklänge : 280 mm

Vorschubgeschwindigkeit, stufenlos einstellbar 5 - 25 m/min.

Schleifbandabmessung: 200 mm Breite, 1850 mm Länge

Elektrische Ausrüstung nach VDE

Elektroanschluß : 400 V., 3/N, 50 Hz.

Pneumatikanschluß: R 3/8", 6 bar, 80 NL Schleifeinheiten: 2 x 5,5 kW Vorschub :
0,75 kW Höhenverstellung : 0,18 kW

Pneumatik-Anschluß: R 3/8", 80 NL, min. 6 bar, max. 8 bar Absaugluftmenge: 2 x
2000 bis 2500 m3/h 20 - 25 m/sec.

Absauganschlußstutzen: 2 x 180 mm Durchm, oben im Maschinengehäuse

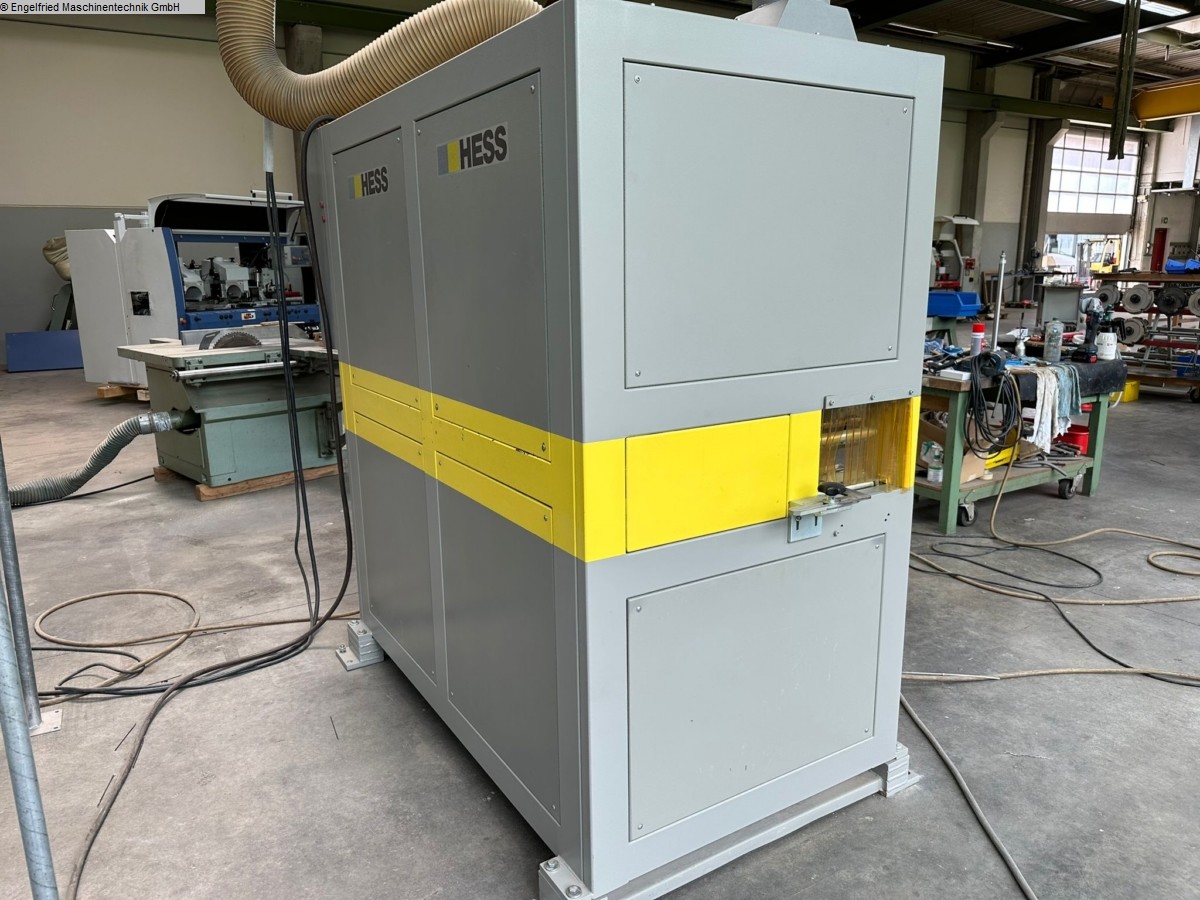

Außenmaße : ohne Schaltschrank 1750 mm Breite, 1850 mm Höhe, 1000 mm Tiefe

mit Schaltschrank 1960 mm Breite, 1850 mm Höhe, 1000 mm Tiefe

Arbeitshöhe: 835 mm

im Bereich 4-20 mm nur ohne Führungslineal
Lackierung : RAL 7030 steingrau mit RAL 1018 zinkgelb

Zusatzausrüstungen:

1 Digitalanzeige f. motor. Schleifdickeneinstellung

1 Einrichtung für Oszill. Schleifbandausnutzung Einrichtung für oszillierende
Schleifbandausnutzung zur Standzeiterhöhung der Schleifbänder und Verbesserung
des Oberflächenfinish durch motorisch angetriebene Schleifaggregatverstellung.
Anschlußwert: 0,12 kW, 380 V, 3/N, 50 Hz

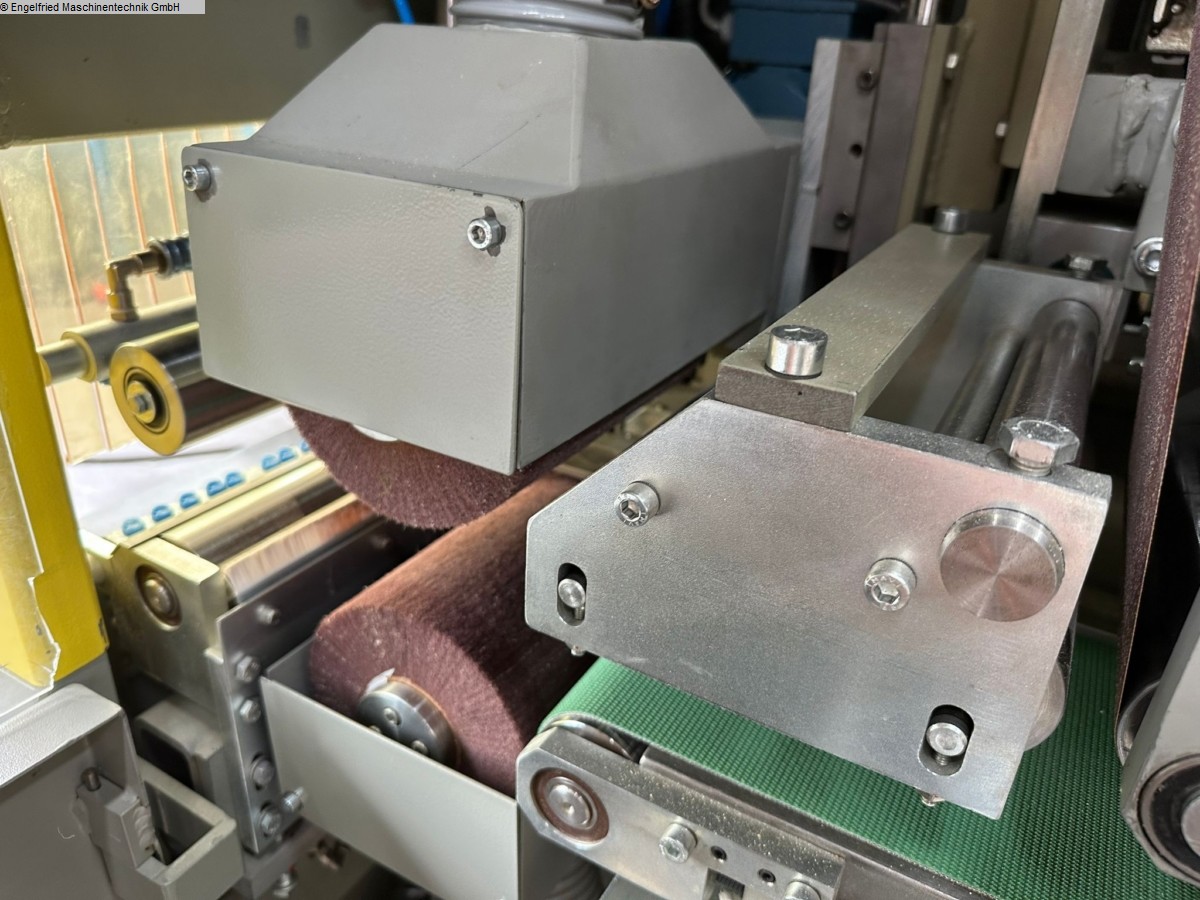

1 Bürst- und Finish-Einrichtung, für besseres Oberflächenfinish , integriert in
die Grundmaschine. Zwei übereinander angeordnete Spezial-Bürstenwalzen 150 mm
Durchmesser in Gleichlauffunktion zum Vorschub. Separate Höhenverstellung der
Bürstenwalzen auf präzisen Schlittenführungen zur Abnutzungs-Nachkorrektur.

1 pneumatische Werkstück-Ablase-Einrichtung nach der Bürst- und Finish-
Einrichtung


Inklusive:
1 Stk. unangetriebene Rollenbahn als Einlauf
1 Stk. unangetriebene Rollenbahn als Auslauf (ohne Stellfüße), Länge ca. 3 m

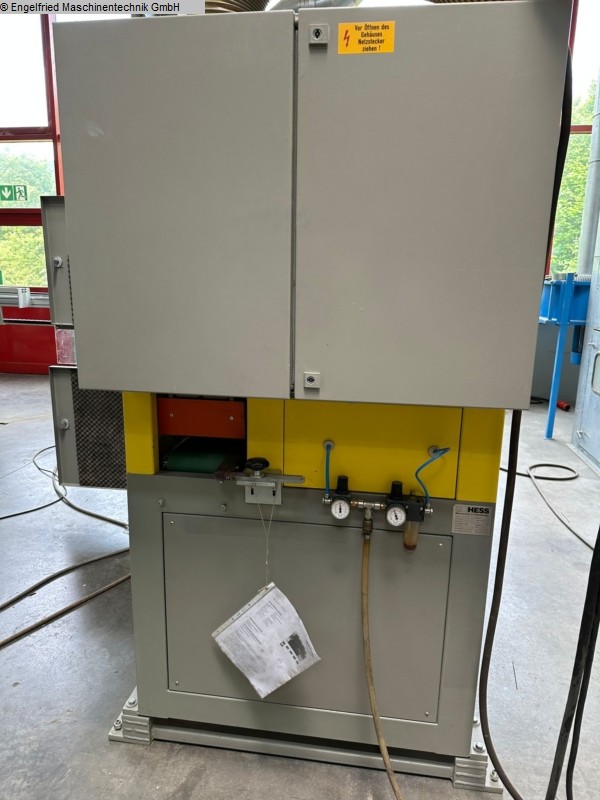

Bilder und Video nicht Original, zeigen Maschine des selben Typs.

(Technischen Daten laut Hersteller, ohne Gewähr!)
