Technische Daten zur Maschine

Zusatzinformationen

1 WEINIG Hobel- u. Kehlautomat Unimat 23 E
------------------------------------------
6 Spindeln (davon 2 x rechts), verstärkte Motoren, 8.000 U/min, ATS-Steuerung

Maschine wird vor Auslieferung gereinigt und funktionsgeprüft


Arbeitsbreite 20 - 230 mm
Arbeitshöhe 8 - 120 mm

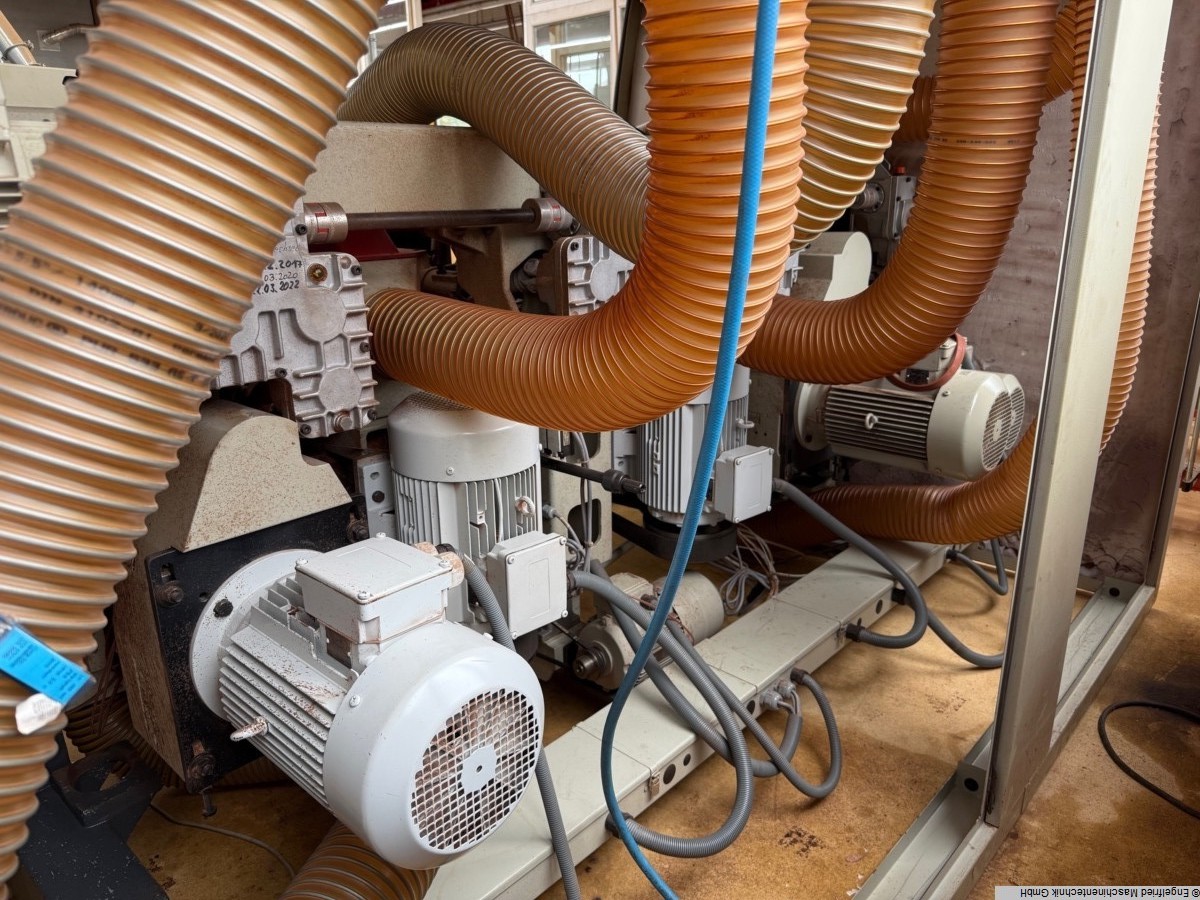

1. Spindel unten 5,5 KW (Motor wurde erneuert)
-------------------------
Durchmesser 40 mm
Drehzahl 6.000 UpM
Werkzeugflugkreis 125 - 180 mm
Falzeinrichtung inkl. Werkzeug
Tischeinlage gehärtet vor 1. unterer Spindel

2. Spindel rechts 12,1 KW (Motor wurde erneuert)
-------------------------
gemeinsamer Motor mit linker Vertikalspindel
Durchmesser 40 mm
Drehzahl 8.000 UpM
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm

3. Spindel links
-------------------------
gemeinsamer Motor mit 2. Spindel
Durchmesser 40 mm
Drehzahl 8.000 UpM
Werkzeugflugkreis 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm
Druckschuh vor linker Spindel, inkl.
seitlichem Rollenandruck, gefedert

4. Spindel rechts 8,3 KW (Motor wurde erneuert)
-------------------------
Durchmesser 40 mm
Drehzahl 8.000 UpM
Werkzeugflugkreis 112-250 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 203 mm
Max. Kehltiefe 35 mm
Verstellweg axial 80 mm

5. Spindel oben 7,5 KW
-------------------------
Durchmesser 40 mm
Drehzahl 8.000 UpM
Werkzeugflugkreise 112-200 mm
Max. Kehltiefe 35 mm
Verstellweg axial 45 mm

Geteilter Druckschuh vor oberer Spindel, auf Werkzeugflugkreis einstellbar und
wegschwenkend vom Werkzeug, gefedert.

6. Spindel unten 4,0 KW
-------------------------
Durchmesser 40 mm
Drehzahl 6000 UpM
Werkzeugflugkreis 112-250 mm
Max. Kehltiefe 15 mm
Verstellweg axial 45 mm

Spindeln allgemein
-------------------------
Alle Kehlspindeln mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Spindelbewegung.

Vorschubsystem
-------------------------
Motor mit mechanischer Bremse, 4 KW
Mechanischer Vorschub stufenlos regelbar 5--24 m/min.
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert,
Durofer Spitzzahnwalzen (Weinig-Patent) mit
Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber linker
Spindel, axial 35 mm

Maschinenelektrik
-------------------------
Betriebsspannung 440 V (Spannungsbereich 380 - 420 Volt), 50 Hz.

Maschinenständer, Tische und Anschläge
-------------------------
Abrichttisch 2,0 m lang (inkl. Fügelineal)
Manuelle Waxilitpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle (im Auslauftisch gefedert)
Zwei angetriebene Rollen i MAschinentisch, gehärtet

Maschinenbedienung
-------------------------
Druckschuh vor oberer Spindel mit mechanischer Digitalanzeige.
Abführung nach der oberen Spindel mit mechanischer Digitalanzeige.

ATS/System, automatische 2-Achsen
Positionierung für Spindel Nr. 3 und 5
Min. Arbeitshöhe 12 mm

Elektrische Höhenverstellung der oberen Spindeln
und des Vorschubs

Zentrale Position von Schmierstellen an der
Maschinenvorderseite

Elektronische Digitalanzeigen an Spindel 3. und 5. axial, Spindel 6. radial,
Spindel 4. axial und radial

Sicherheit und Schallschutz
-------------------------
Sicherheits-Vollverkleidung
Leicht hochklappbare Sicherheitshaube mit
Fenster. Deckt den gesamten Arbeitsbereich
(Vorschub und Spindeln) ab, und schützt vor
mechanischen Gefahren. Bei Anheben der
Sicherheitshaube werden Spindeln und Vorschub
automatisch abgeschaltet.
Eine Innenleuchte in der Sicherheitshaube.

Inklusive 5 Stk. glatte Hobelköpfe

(technische Angaben lautt Hersteller - ohne Gewähr !)
