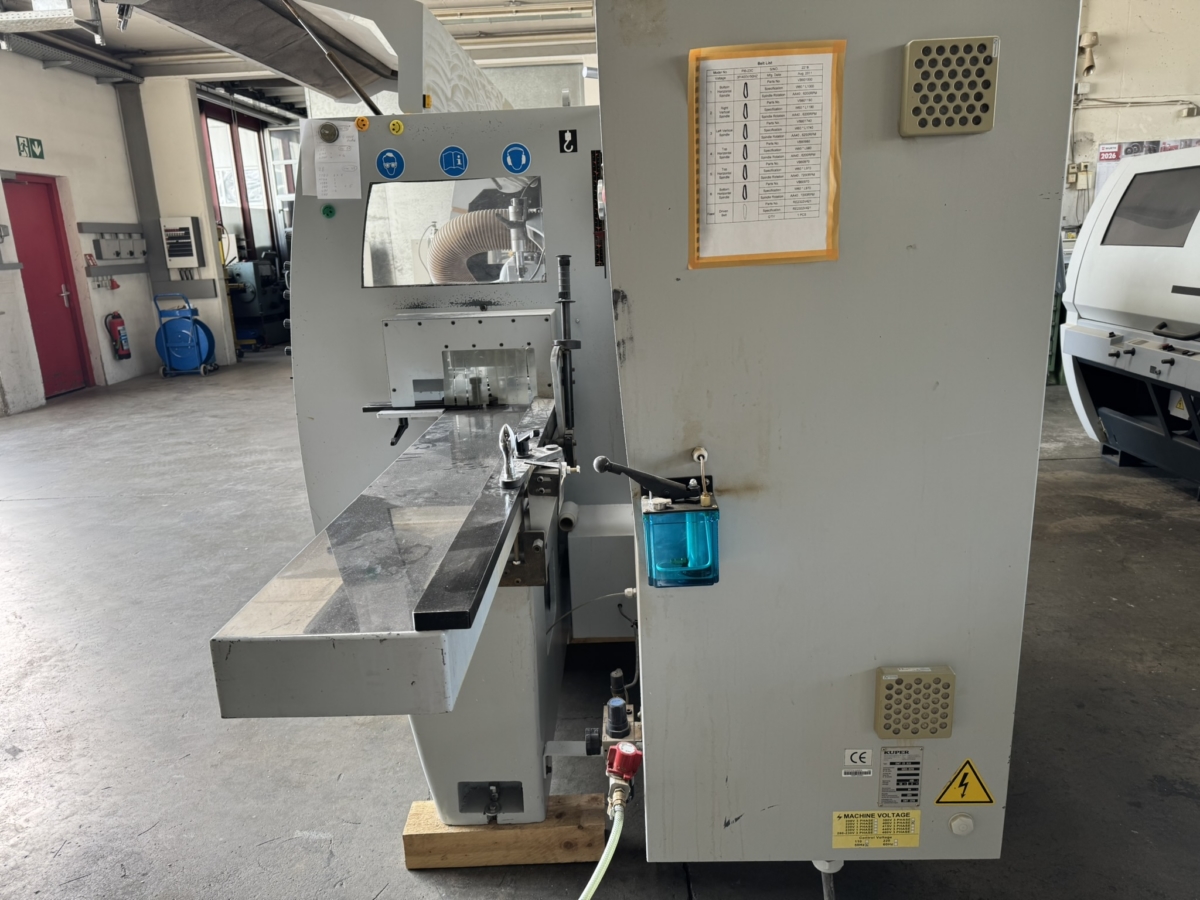

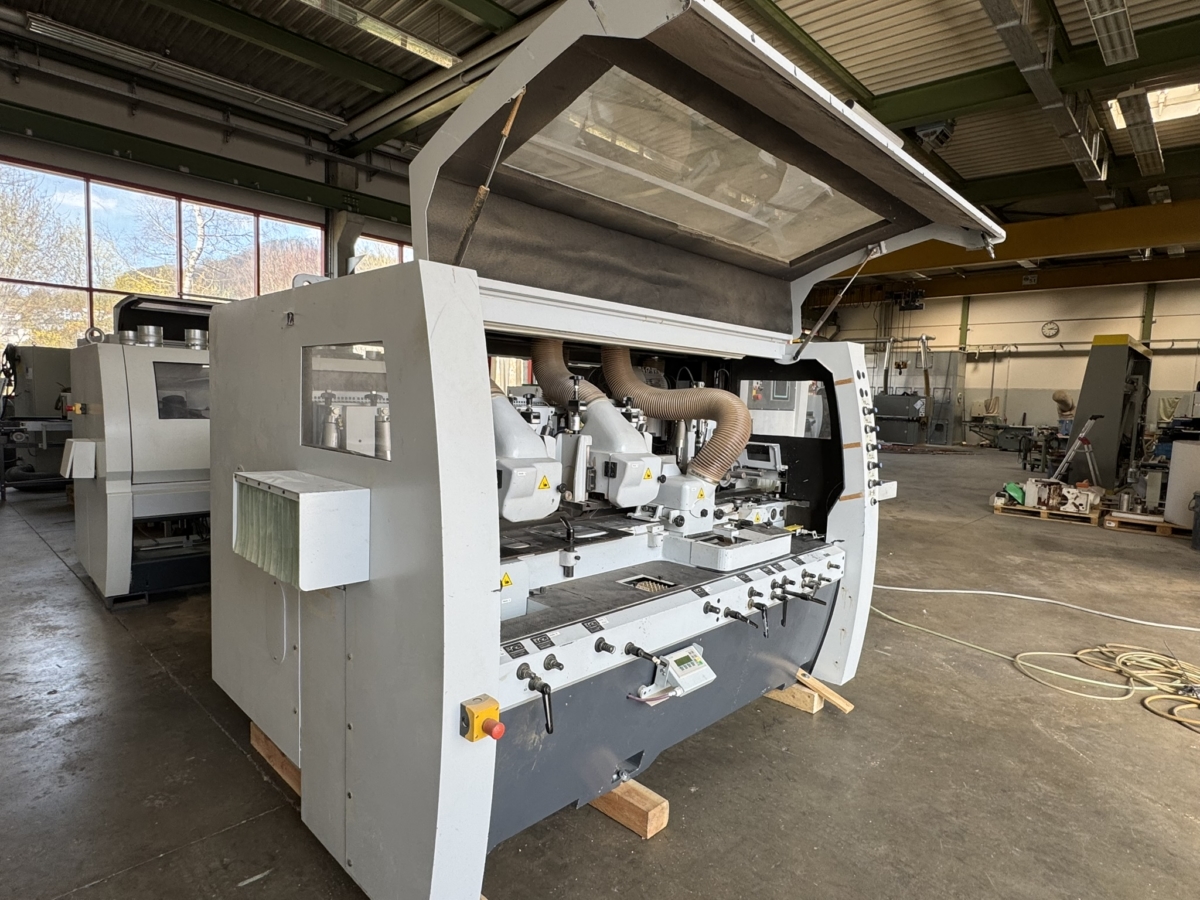

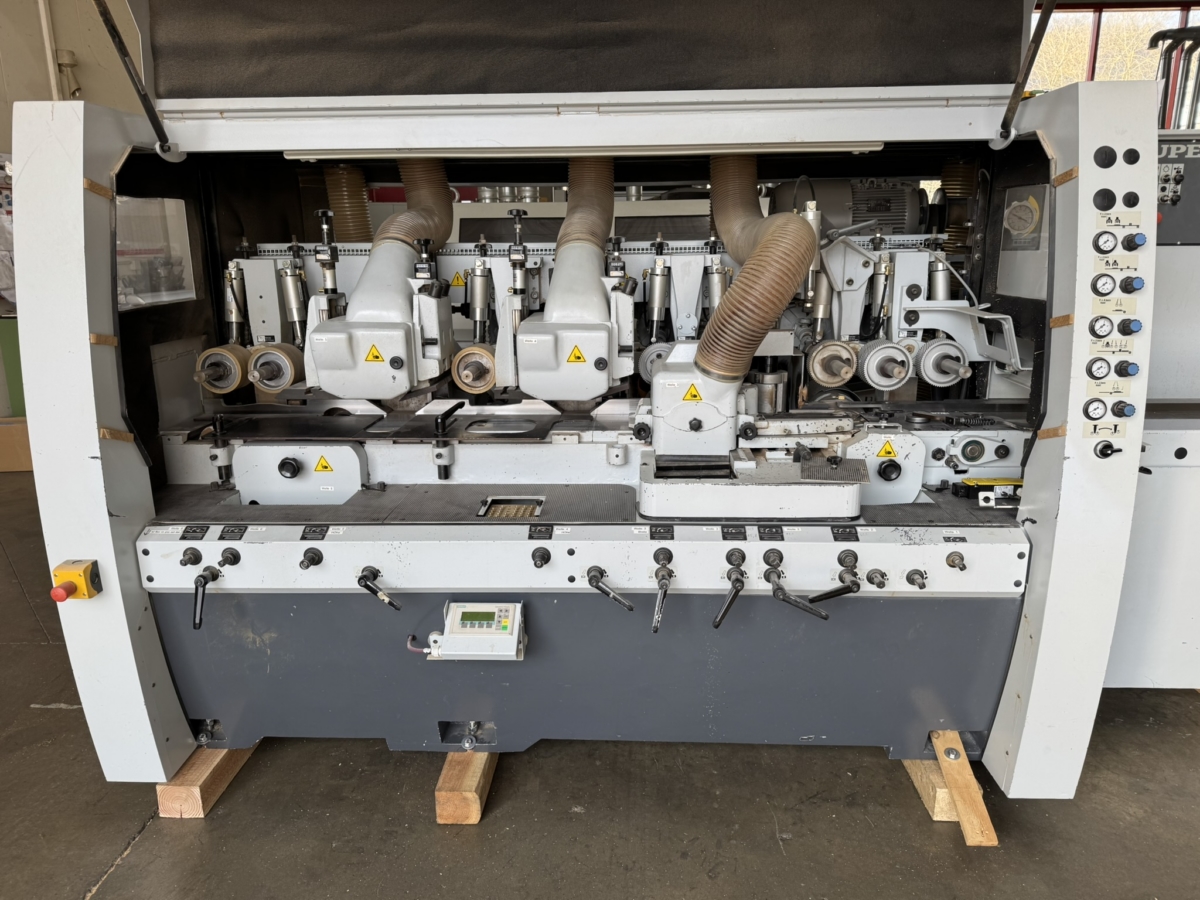

Vierseitenhobelmaschine Kuper SWT 23 XL-6
-----------------------------------------------
Maschine funktionsgeprüft!

Arbeitsbreite min/max.: 18 - 230 mm
Arbeitshöhe min/max.: 8 - 150 mm

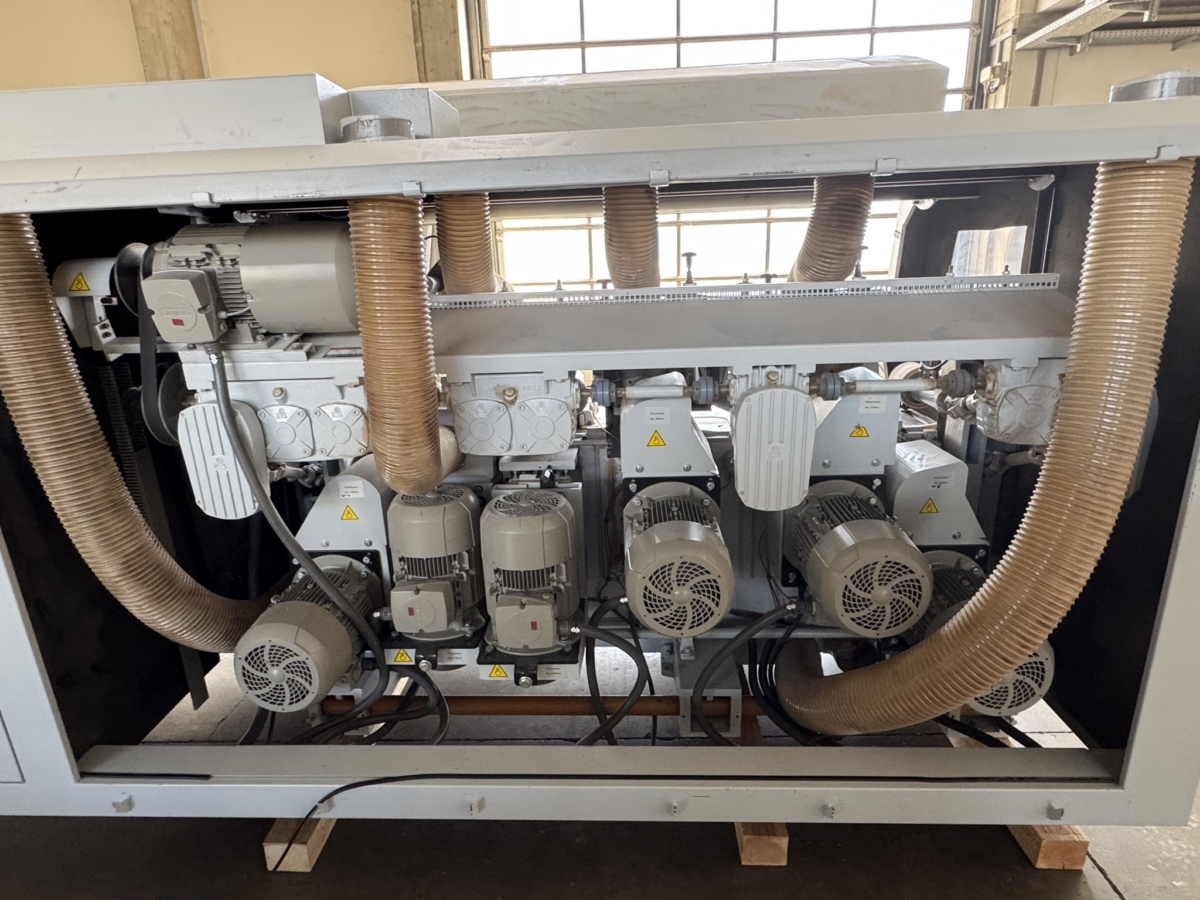

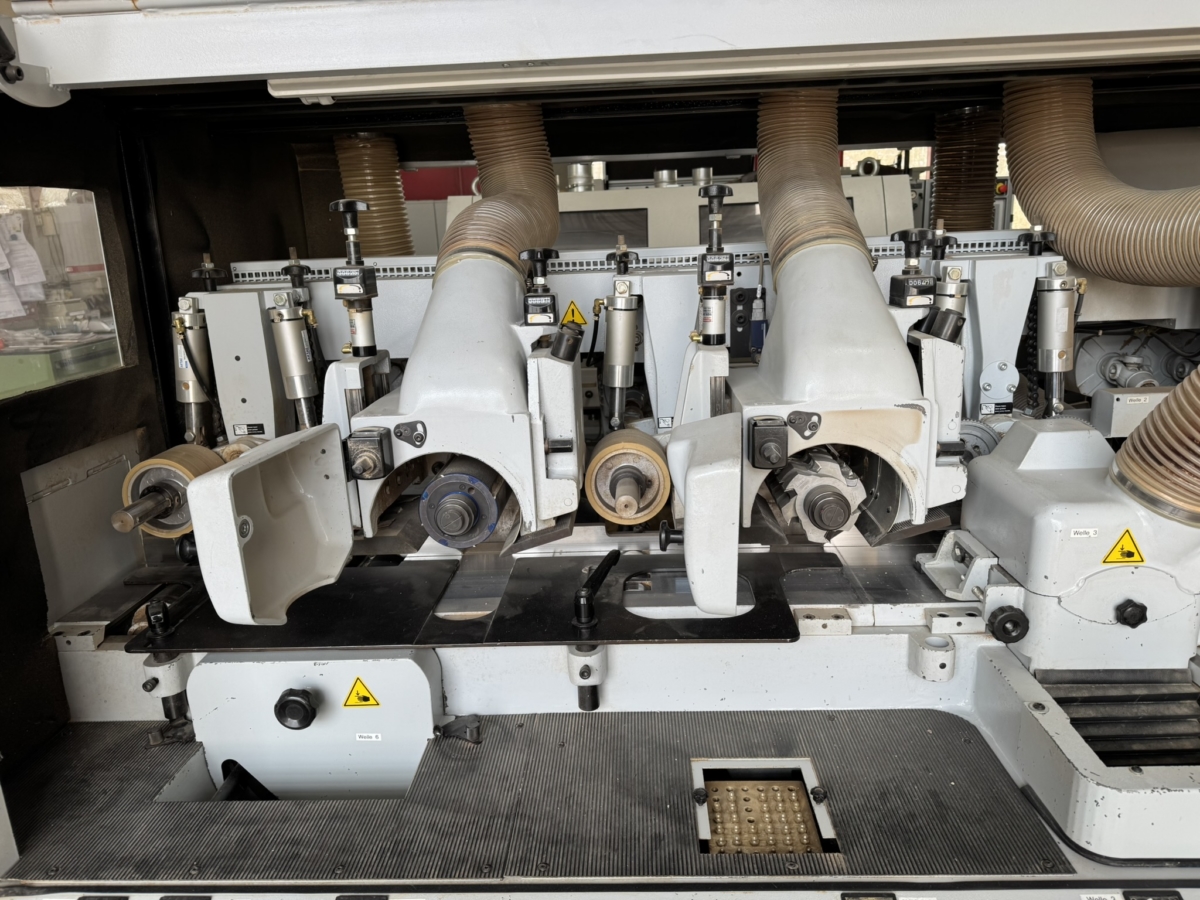

Spindelanordnung:

1.Spindel - unten
-----------------------------------------------
Leistung: 5,5 kW
Drehzahl: 6.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 240 mm
Flugkreisdurchmesser: 160 mm
Verstellung: axial und radial manuell


2.Spindel - rechts
------------------
Leistung: 5,5 kW
Drehzahl: 6.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 160 mm
Flugkreisdurchmesser 125 mm: min. 110 mm - max. 200 mm
Verstellung: axial und radial manuell nach mechanischer Digitalanzeige
Verstellung: vertikal 35 mm unter Tisch


3.Spindel - links
------------------
Leistung: 7,5 kW
Drehzahl: 6.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 160 mm
Flugkreisdurchmesser 125 mm: min. 110 mm - max. 200 mm
Verstellung: axial und radial manuell nach mechanischer Digitalanzeige
Verstellung: horizonral 18 mm bis 230 mm bei 125 mm Durchmesser,
vertikal 35 mm unter Tisch

4.Spindel - oben
------------------
Leistung: 7,5 kW
Drehzahl: 6.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 240 mm
Flugkreisdurchmesser 125 mm: min. 120 mm - max. 200 mm
Verstellung: axial manuell und radial elektrisch nach mechanischer Digitalanzeige
Verstellung: vertikal 8 mm bis 150 mm bei 125 mm Durchmesser,
axial 26 mm


5.Spindel - oben
------------------
Leistung: 7,5 kW
Drehzahl: 7.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 240 mm
Flugkreisdurchmesser 125 mm: min. 120 mm - max. 200 mm
Verstellung: axial manuell und radial elektrisch nach mechanischer Digitalanzeige
Verstellung: vertikal 8 mm bis 150 mm bei 125 mm Durchmesser,
axial 26 mm

6.Spindel - unten
------------------
Leistung: 7,5 kW
Drehzahl: 7.200 U/min, inkl. Bremse
Spindeldurchmesser: 40 mm
Spindellänge: 240 mm
Flugkreisdurchmesser 125 mm: min. 110 mm- max. 250 mm
Verstellung: vertikal manuell nach mechanischer Digitalanzeige, axial manuell
Verstellung: radial 8 bis 150 mm bei 125 mm Durchmesser
axial 35 mm


Weitere Merkmale:
------------------

-Vorschubgeschwindigkeit stufenlos, 7-36 m/min, Motor 5,5 kW
-Höhenverstellung 0,75 kW elektrisch
-Siemens Touch-Screen
- inklusive vorhandene Hobelköpfe

(Technische Angaben lautt Hersteller - ohne Gewähr!)
