Technische Daten zur Maschine

Zusatzinformationen

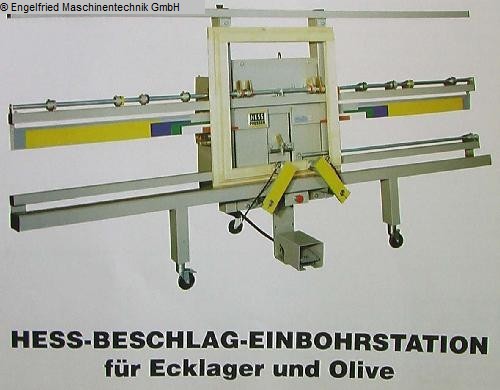

1 HESS Beschlag-Einbohrstation für Ecklager und Olive

Viel Bohrtechnik für wenig Geld bietet diese Hess Einbohrstation
fürs Handwerk. Eine komplette Station zum Bohren der Ecklager
und Oliven mit allen wichtigen Ausstattungsmerkmalen, wie 2
Klemmzylinder, Bohrtiefen-Abtastung, wirkungsvolle Absaugung,
Anschlagsysteme für Ecklager- und Olivenbohrungen, Bohrkopf
mit Wechselfutter, verstellbare Bohrvorschubgeschwindigkeit,
automatischer Programmablauf. Das heißt Technik für perfektes
Arbeiten: nur eine Maschine mit nur einer Bohreinheit und nur
einem Bohrkopf für 2 Arbeitsgänge.

Das System:

- Grundrahmen als Anlagewand für Rahmen und Flügel bis 100 mm
- Bohreinheit mittig positioniert, manuell über Gewindespindel höhenverstellbar
- Bohrloch-Position und Tiefe auf vorgegebene Beschlagtype fest eingestellt,
bei Typenwechsel über ein Anschlagsystem justierbar
- Bohrvorschubgeschwindigkeit über Drosselventil variabel regulierbar
- Direktabsaugung
- Elektro-pneumatisches Steuerungs-System mit automatischem
Programmablauf für - Werkstücke fixieren - Bohrmotor an - Bohraggregat vor -
Bohren - Bohraggregat zurück - Bohrmotor aus - Werkstückfixierung lösen
- feststehende Anschlagsysteme

Grundausrüstung / Technische Daten:

Stabiler Grundrahmen als Anlagewand, präzise Auflage aus abriebfestem
und maßhaltigem Kunststoff, für Rahmen und Flügel bis 100 mm Dicke,
Ecklager- und Olivenbohrungen in einer Maschine und in einer
Bohreinheit, einfaches und bequemes, vertikales Arbeiten, einfaches
Handling, keine Schablonen, geringster Zeitaufwand für die sichere
Werkstückpositionierung, Garantie für exakte und paßgenaue Bohrungen,
2 Klemmzylinder zur unverrückbaren Fixierung von Flügel oder Rahmen,
auf unterschiedliche Holzstärken einstellbar,
seitlicher Anschlag im Falz für die Ecklager, ergonomisch angeordnetes
Anschlagsystem für Olivenbohrungen mit 14 abschwenkbaren Anschlägen
und zusätzlichen Farbmarkierungen, festes Anschlagsystem für
Bohrloch-Höhenbestimmung bei Wechsel von Ecklager zu Olive,
automatische Bohrtiefenabtastung für Ecklager und Olive,

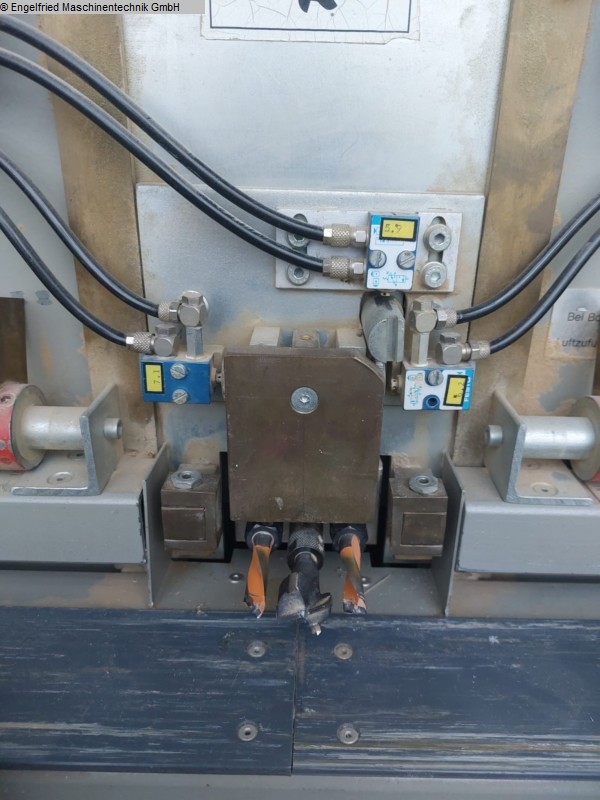

Bohreinheit mit Schnellwechselfutter für die verschiedenen Werkzeuge
für Ecklager und Olive, Werkzeugwechsel im "handumdrehen", automatischer
Programmablauf, sauberes Arbeiten durch wirkungsvolle Absaugung,
geringer Platzbedarf und fahrbar durch Lenk-/Bremsrollen.

Elektrische Ausrüstung nach VDE.
Elektro-Anschluss: 0,55 KW, 400 V, 50 Hz.
Pneumatikanschluss: R 3/8", 4 - 8 bar
Absauganschlußstutzen: 1 x 100 mm Durchmesser
Absauggeschwindigkeit: 25 m/sec.

Platzbedarf:
Breite: 2600 mm
Höhe: 1250 mm
Tiefe: 800 mm
Auflagenhöhe: 300 mm

Lackierung:
RAL 7030 steingrau mit
RAL 1018 zinkgelb

1 Bohrersatz mit 1 Bohrer 25 mm und 2 Bohrern 10 mm
zusätzlich 1 Bohrer 34 mm Durchmesser

(technische Daten laut Hersteller - ohne Gewähr !)
