Technische Daten zur Maschine

Zusatzinformationen

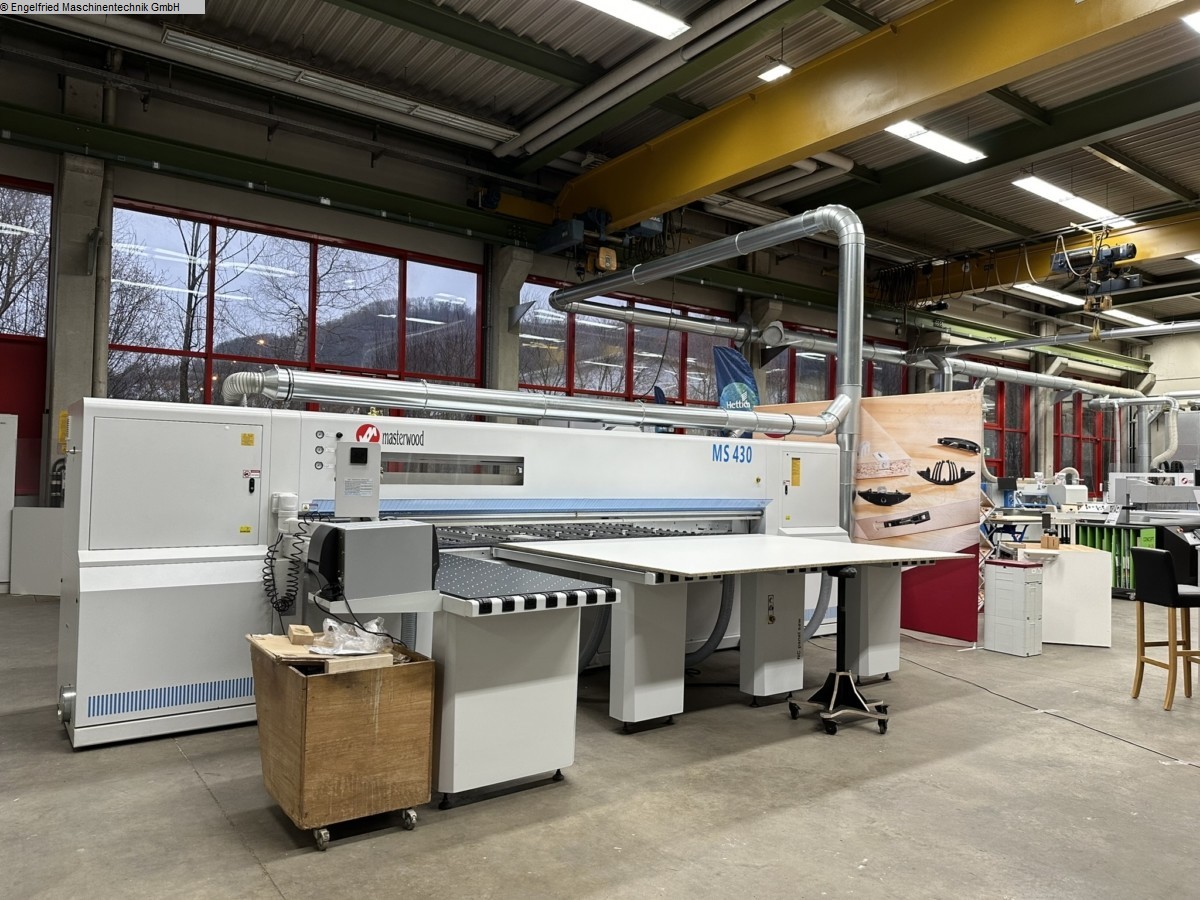

Masterwood MasterSaw
Massive Druckbalkensäge mit Vollausstattung
-------------------------------------------

Herstellerbeschreibung:
-------------------------------------------
Die MasterSaw Druckbalkensägen verfügen über folgende Ausstattungsmerkmale:
- Bedüste Schnittlinie
- Höhengesteuerter Druckbalken
- Gesteuerter Sägeblattüberstand

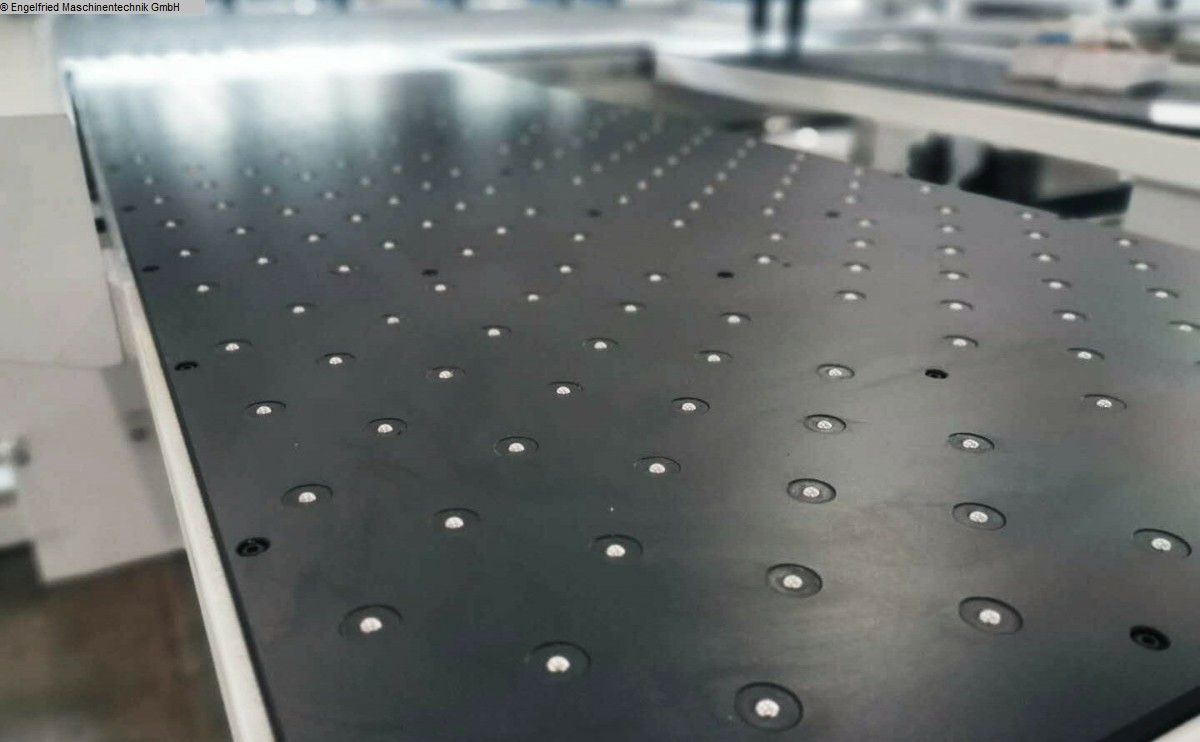

- 3 bzw. 4 Luftkissentische, mittlere Tische verstellbar
- Be- bzw. Entladerollen am Ende der Tische
- 15 kW Hauptsägemotor (MS 430 L: 18,5 kW)
- Vom Bedienpult aus horizontal und vertikal verstellbares Vorritzaggregat
- Masterlock- Schnellwechselsystem zum Sägeblattwechsel
- Verfahrwege Sägewagenrücklauf 110 m/min, Vorlauf max. 95 m/min
- Schieberlauf Rücklauf max. 95 m/min
- Maschinegewicht 6 t bzw. 6,8 t
- 8 bzw. 10 Doppelfinger-Zangen im Standard
- Doppelrollen-Seitenausrichter
- Intuitive Maschinensoftware mit graphischer Bedienerführung
- Spannungsfreischnitt
- Nachschnittoption (Verschachtelung)
- Vordere und hintere Reinigungsklappe
-------------------------------------------

Ausstattungsmerkmale MasterSaw Serie:
MasterSaw 320 - Überragend in Preis und Leistung
-------------------------------------------
- Schnittlänge 3.200 mm
- 3 Luftkissentische, mittlerer Tisch verstellbar
- 6 t Maschinengewicht

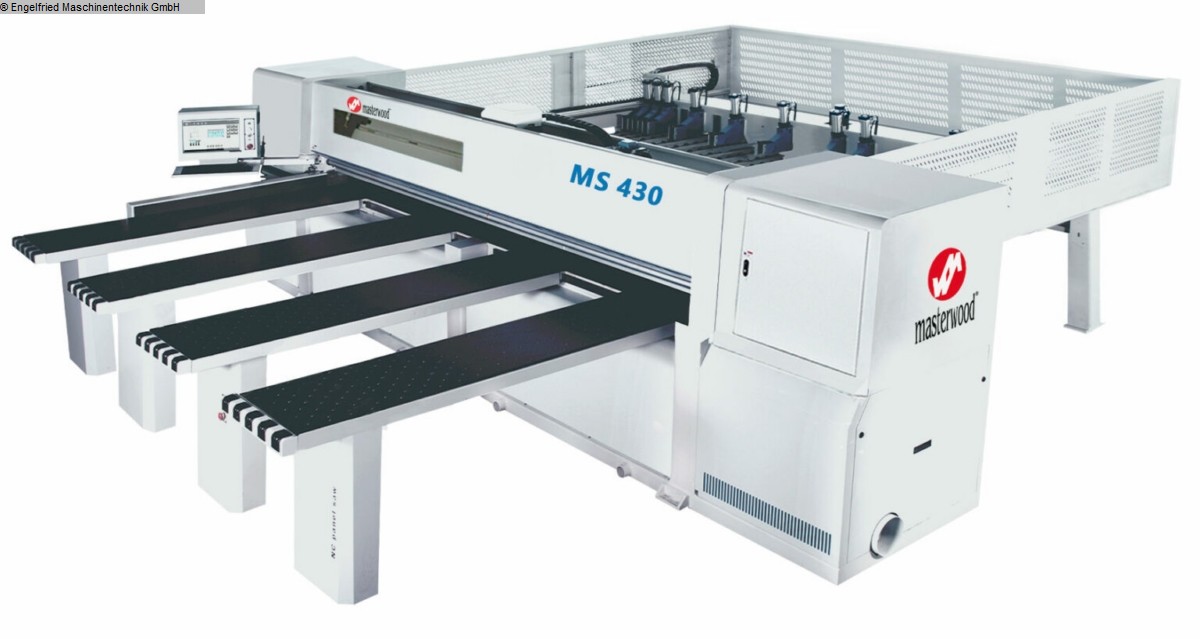

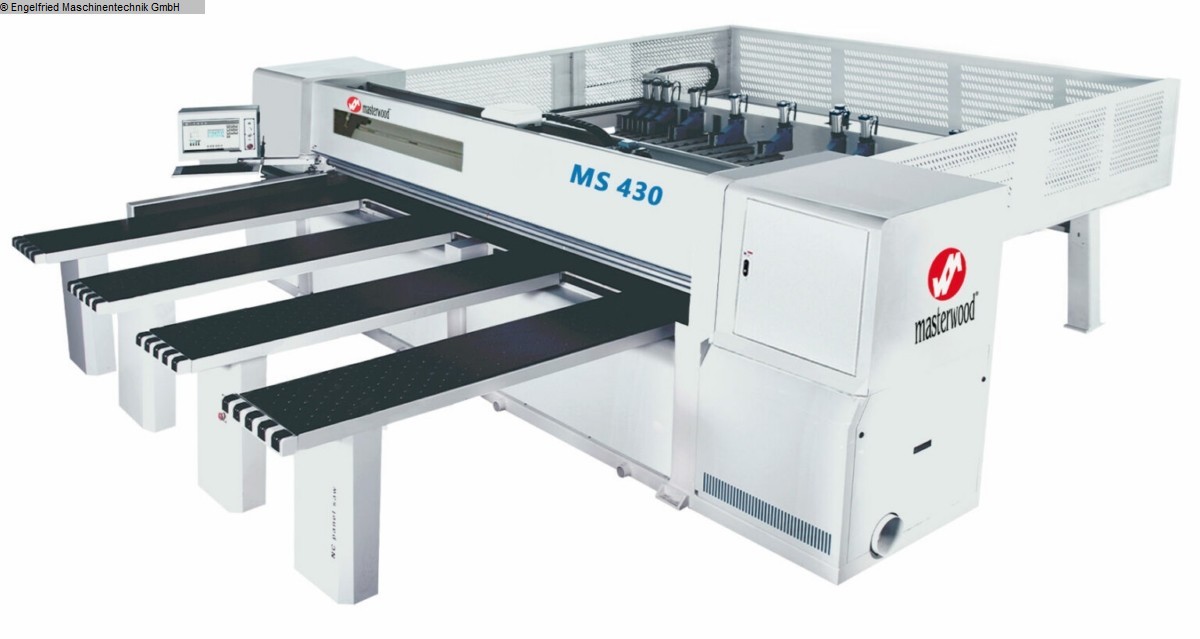

MasterSaw 430 - Industriestandard für das Handwerk
-------------------------------------------
- Schnittlänge 4.300 mm
- 4 Luftkissentische, mittlere Tische verstellbar
- 6,8 t Maschinengewicht

Ausstattungsmerkmale im Detail MasterSaw 320/430:
-------------------------------------------
- Sägeaggregat mit automatischer Anpassung des optimalen Sägeblattüberstandes
- Vorritzsägeaggregat mit 200 mm Sägeblatt für ausrissfreie Sägeschnitte bei
hoher Vorschubgeschwindigkeit
- Der Antrieb des Sägeaggregates erfolgt über einen Servomotor und über
Zahnstange mit Ritzel

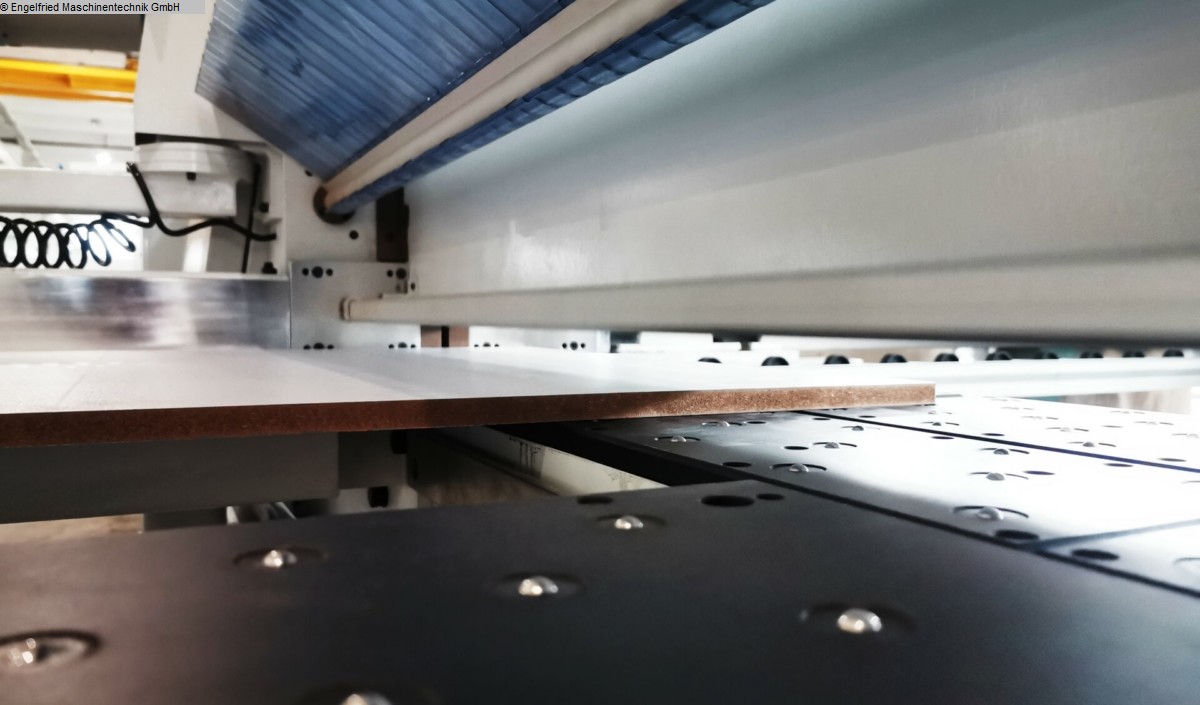

- Der pneumatische Druckbalken wird mittels Zahnstange und Ritzel immer
parallel zum Arbeitstisch positioniert
- Die Öffnungshöhe des Druckbalkens wird von der intelligenten Steuerung
überwacht, so dass kürzeste Schnittzyklen erreicht werden
- Doppelrollen-Seitenausrichter positioniert die Plattenstreifen vor und hinter
der Schnittlinie

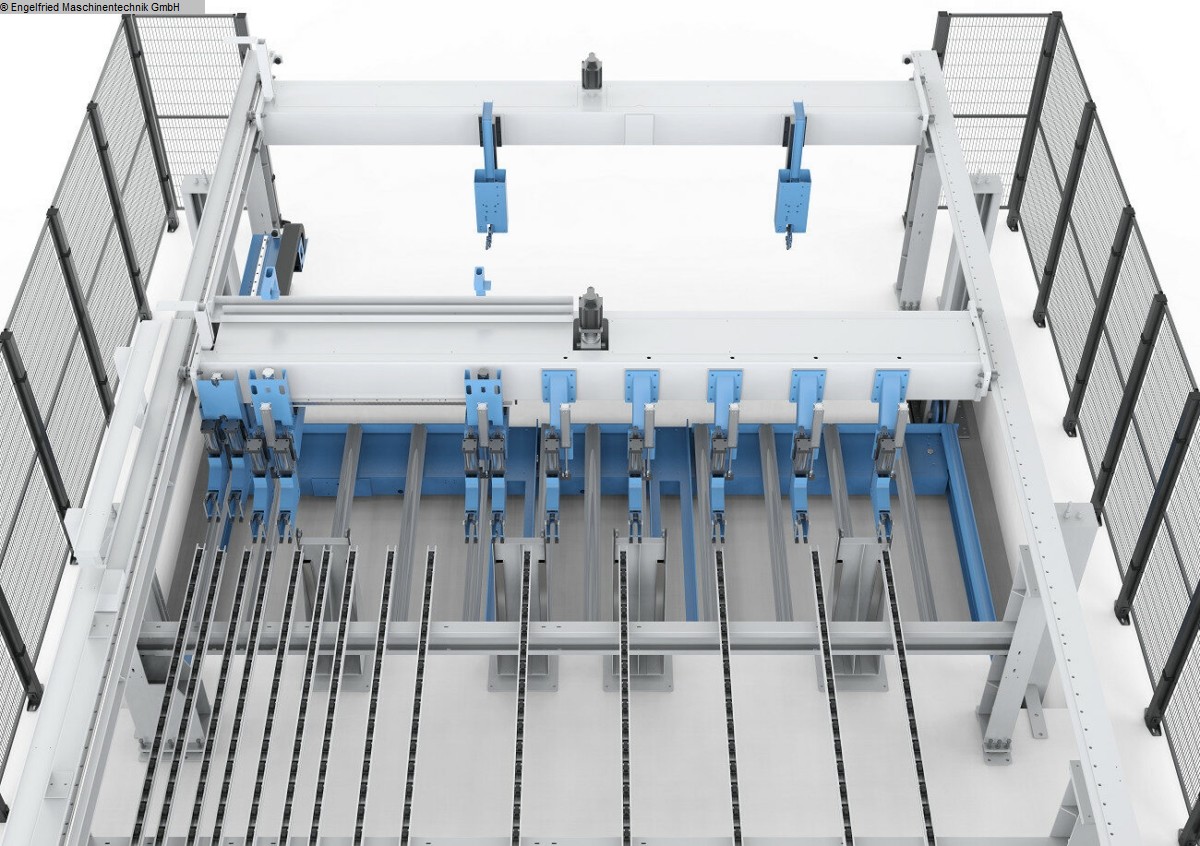

- Materialschieber mit 8 (MS 320) bzw. 10 (MS 430) Doppelfinger-Zangen

Technische Daten MasterSaw 320/430:
-------------------------------------------
- Max. Platten-Abmessung MS 320: 3.200 x 3.100 mm
- Max. Platten-Abmessung MS 430: 4.300 x 4.300 mm

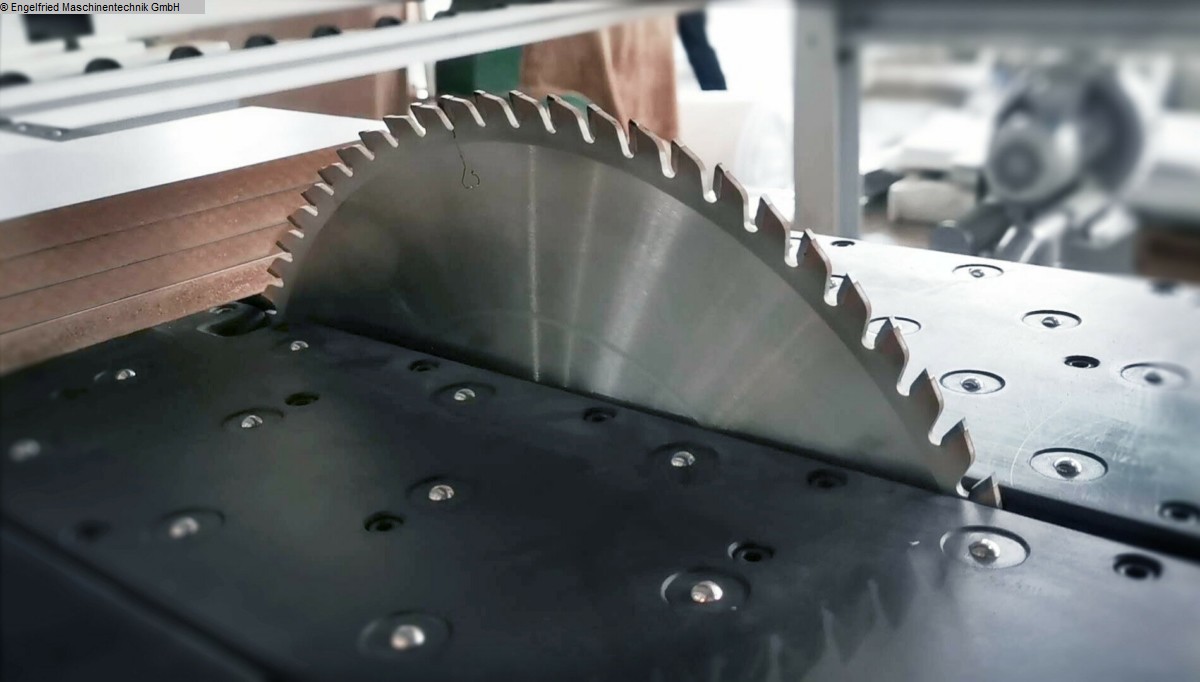

- Durchmesser Sägeblatt: 400 mm
- Schnittstärken bis 90 mm
- Motorstärke Sägemotor: 15 kW
- Motorstärke Vorritzsägemotor: 1,5 kW
- Vorschubgeschwindigkeiten: bis 95 m/min im Sägemodus - bis 110 m/min
im Rücklauf
- Kleinstes fertiges Werkstück: 34 x 45 mm
- Gewicht: 6 t (MS 320) bzw. 6,8 t (MS 430)
- Abmessung MS 320: 5.556 x 6.646 x 1.890 mm (L x B x H)
- Abmessung MS 430: 6.556 x 7.775 x 1.890 mm (L x B x H)

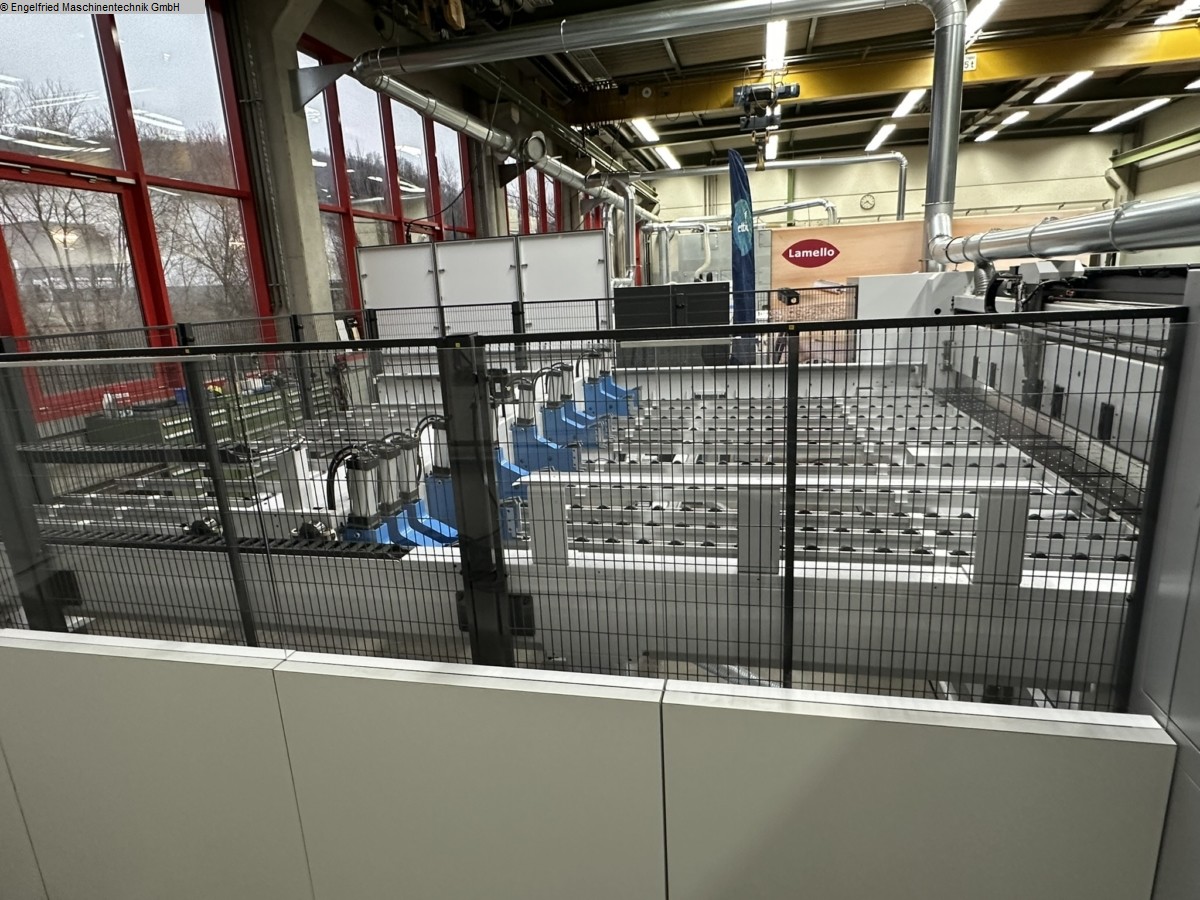

- CE- Schutzvorrichtung
-------------------------------------------

Ausstattungsmerkmale MasterSaw Serie:
MasterSaw 430 L - Hubtischmaschine mit 120 mm Schnitthöhe
-------------------------------------------

Die Lösung für hohe Produktivität
Die MasterSaw 430 L verfügt über eine Hubtischbeschickung von hinten.
Dank der 120 mm Schnitthöhe ist sie optimal auch für Serienfertigung einsetzbar.

Ausstattung und technische Daten MasterSaw 430 L
- 4 t Plattenpaket bei maximaler Paketstärke von 500 mm
(900 mm in einer Grube auf Anfrage)
- Durchmesser Sägeblatt: 450 mm
- Schnittstärken bis 120 mm
- Motorstärke Sägemotor: 18,5 kW
- CE- Schutzvorrichtung
-------------------------------------------

Sinnvolle Optionen bei Bedarf:
-------------------------------------------
- Optimierungssoftware Typ Professional
Optimierungssoftware einschl. Import von Listen bis zu 10.000 Teilen,
Verwaltung der im Lager verfügbaren Platten, Verwaltung der Plattenreste

- Etikettensoftware und Industrie-Etikettendrucker
Einschließlich personalisierte Etikettengestaltung für Barcode oder QR Code

- Gesteuerte Sägeblatthöhenverstellung zum Nuten

- Kunststoffpaket
Bestehend aus drehzahlgesteuertem Motor und Minimalmengenschmierung
-------------------------------------------
Preis der o.g. Maschinen Typen und Zubehör - auf Anfrage!
-------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)

Alle angegebenen Preise netto. zzgl. gesetzl. Mwst.
