Technische Daten zur Maschine

Zusatzinformationen

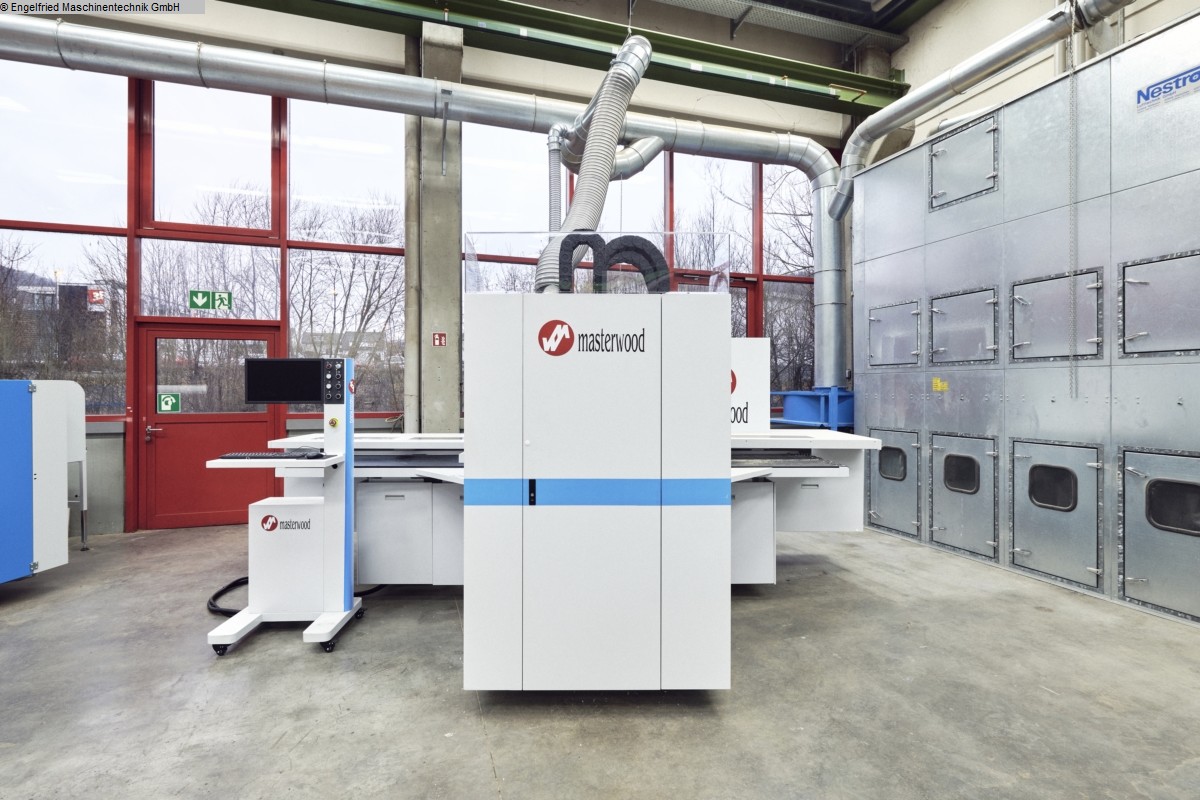

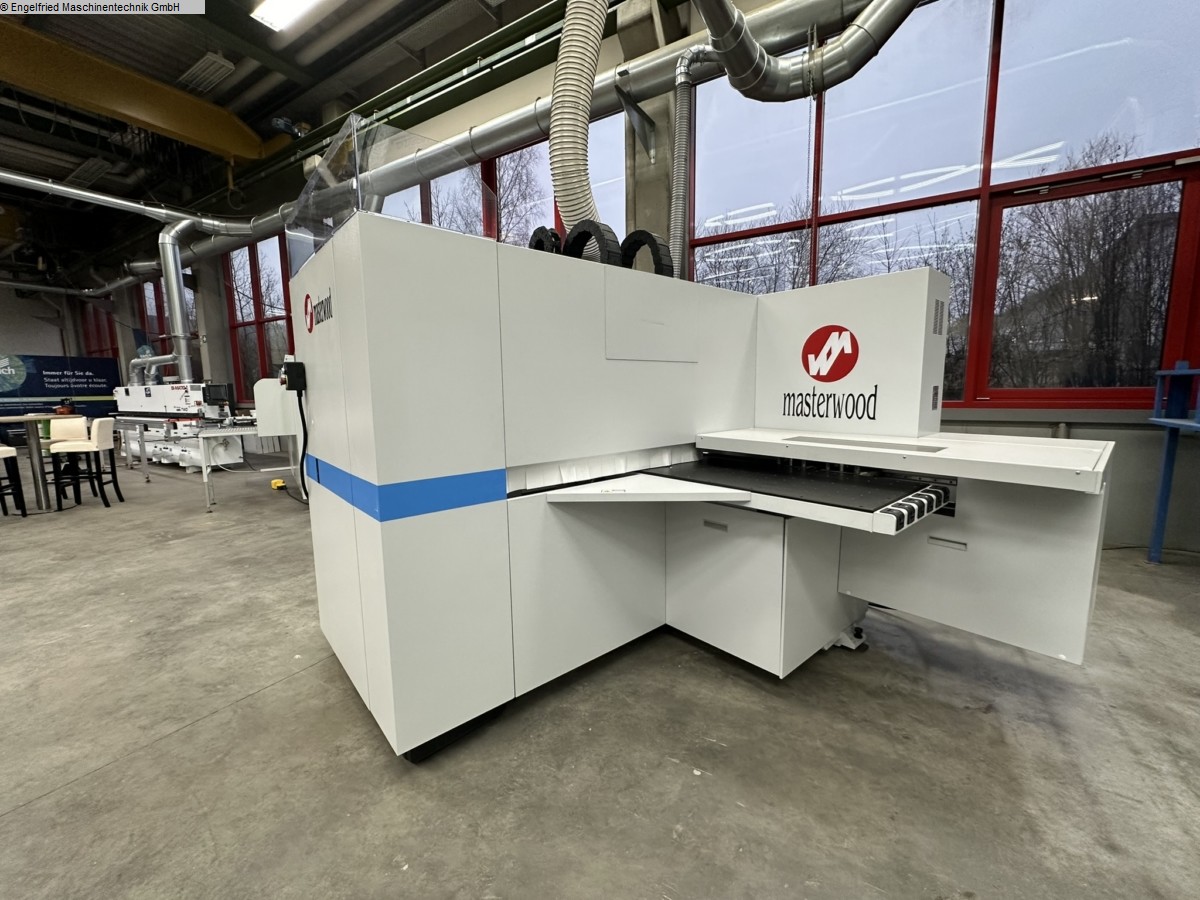

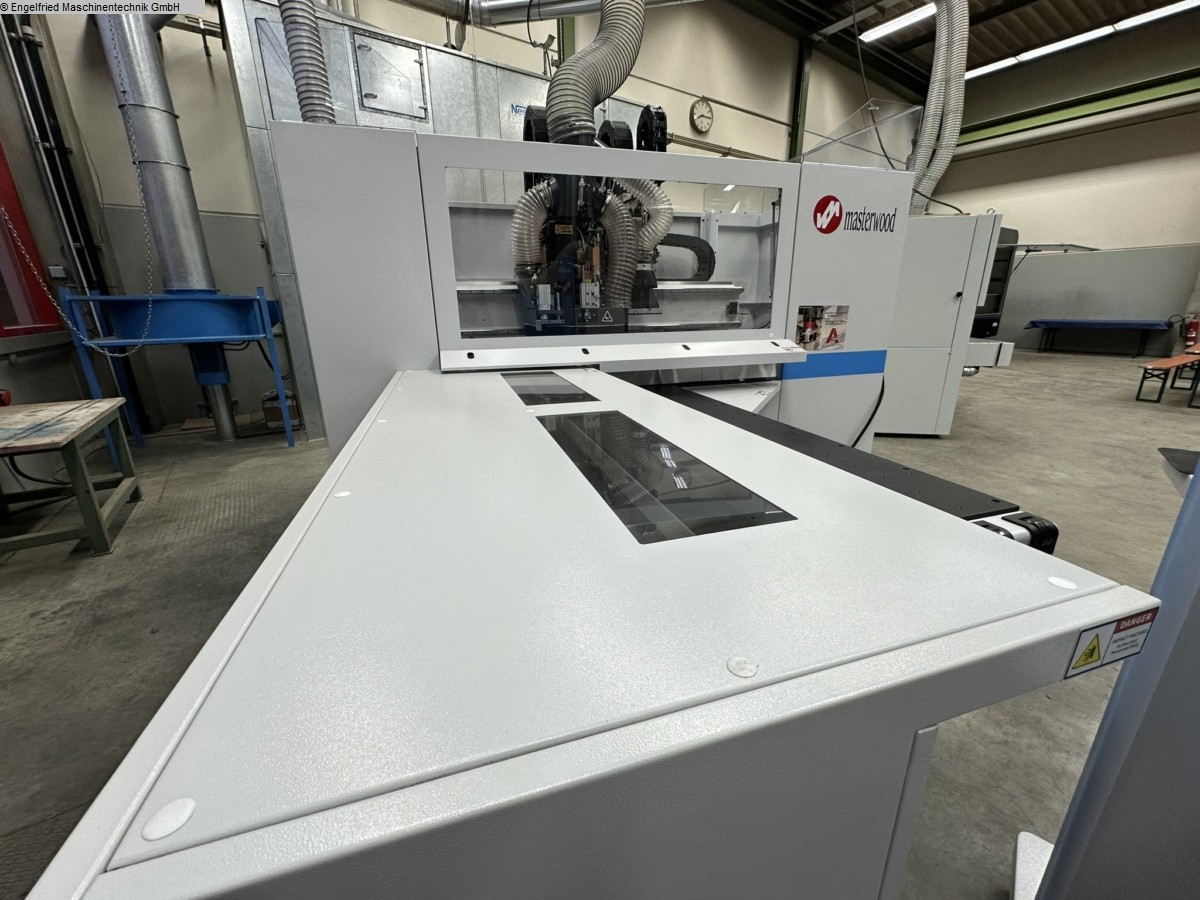

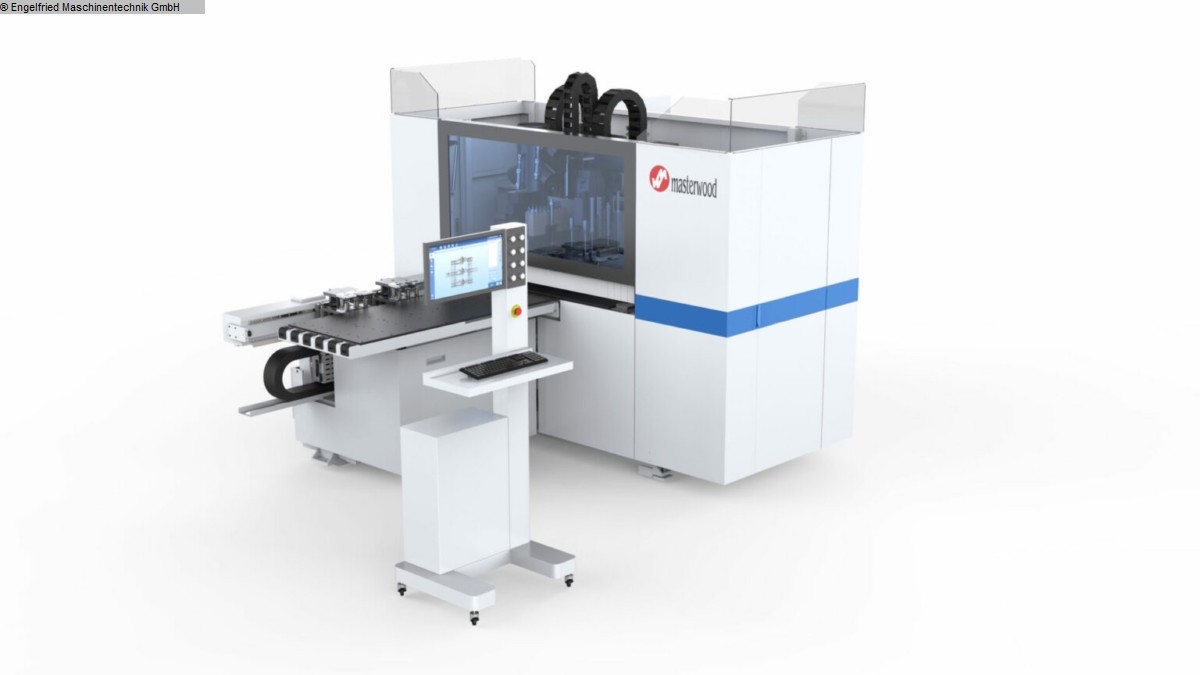

Masterwood TF 600 KT
Mehr als Bohren: Das 6-Seiten-Universaltalent für höchste Produktivität
---------------------------------------------
Die TF 600 KT ist mehr als nur eine CNC-Bohrmaschine – sie ist ein vollwertiges
6-Seiten-Bearbeitungszentrum, das für maximale Flexibilität, Präzision und
Effizienz im Möbelbau sorgt. Ihre leistungsstarken Frässpindeln, ein
doppelseitiges Bohraggregat und ein innovatives Spannsystem ermöglichen die
vollständige Bearbeitung von Ober-, Unter- und Seitenflächen in nur einem
Arbeitsgang.

Dank höchster Bearbeitungsgeschwindigkeiten, intelligenten Klemmzangen und
einem Luftkissentisch bietet die TF 600 KT eine völlig neue Dimension der
CNC-Fertigung – perfekt für Schreinereien und Möbelhersteller, die ihre
Produktionskapazitäten erweitern und automatisieren möchten.

Technische Highlights:

Achsen:
- X-Achse: Max. Werkstücklänge: unbegrenzt
Min. Werkstücklänge: 70mm*
Verfahr-Geschwindigkeit: 0-25 m/min.

- Y-Achse: Max. Werkstückbreite: 1.000mm
Min. Werkstückbreite: 35mm*
Verfahr-Geschwindigkeit: 0-90 m/min.
* in der 5 Seiten Bearbeitung

- Z-Achse: Max. Werkstückstärke: 60mm
Min. Werkstückstärke: 9mm
Verfahr-Geschwindigkeit: 0-50 m/min.

Die minimalen und maximalen Werkstückgrößen sind abhängig vom Gewicht und auch
vom Verhältnis Länge zu Breite!

Weitere Daten:

Druckluft: 6 bar
max. Luftverbrauch: 450 L/min.
Maschinenabmessung: ca. 4.260 x 2.660* x 2.190 mm (L x B x H)
* mit geschlossener Tür
Gewicht: 2.800 kg
---------------------------------------------
Die Highlights aus der Fachpresse:
- „Mehr als Bohren – die TF 600 KT revolutioniert die 6-Seiten-Bearbeitung!“
(bm, 04/2023)
- „Maximale Bearbeitungsvielfalt: Von Bohrungen bis zu komplexen Fräsarbeiten.“
(HOB, 03/2023)
- „Universaltalent für alle Plattenwerkstoffe – die perfekte Lösung für moderne
Fertigung.“ (Genau, 05/2023)

Höchste Präzision & Schnelligkeit:
- 9 gesteuerte Achsen für maximale Flexibilität & Bearbeitungsfreiheit
- Hohe Achsgeschwindigkeiten:
X-Achse: 25 m/min
Y-Achse: 90 m/min
Z-Achse: 50 m/min
- Bohrungen von oben & unten gleichzeitig – für eine echte 6-Seiten-Bearbeitung
- Horizontale Bearbeitung auch von der Zangenseite
---------------------------------------------
Innovatives Spannsystem & Materialschonung:
- Zwei automatische Klemmzangen mit Kugellageranschlägen – sicheres Spannen
ohne Werkstückbeschädigung
- Luftkissenarbeitstische im Ein- und Auslauf – sanftes Bewegen empfindlicher
Oberflächen
- Automatisch gesteuerter Ventilator – für eine energieeffiziente
Luftpolstertechnik

Leistungsstarke Bearbeitung für maximale Vielseitigkeit:
- Ein oberer & ein unterer Bohrkopf mit insgesamt 29 Bohrspindeln – für maximale
Effizienz
- Integriertes Nutsägeaggregat – für präzise Nutfertigungen & passgenaue
Verbindungen
- 2 Frässpindeln (oben & unten) mit 5,5 kW & 3,5 kW Motorleistung – für
anspruchsvolle Fräsarbeiten
- Werkzeugwechsler mit 5 Plätzen – für schnelle & automatische Werkzeugwechsel

Flexible Werkstückbearbeitung:
- Bearbeitungsgrößen:
Länge: 70 mm – 8 (unbegrenzte Länge)
Breite: 35 mm – 1.000 mm
Stärke: 9 mm – 60 mm
- Perfekt für Einzelteile, Kleinserien & Serienfertigung

Nahtlose Softwareintegration & intelligente Steuerung
- Kompatibel mit .bpp, .cix, .dxf & .mpr Formaten – für maximale
CAD/CAM-Konnektivität
- Optimierte Schnittsoftware & CAM-Anbindung – für effiziente Arbeitsabläufe
- Einfache, intuitive Bedienung – ermöglicht schnellen Einstieg in die
CNC-Fertigung

Die perfekte Lösung für die moderne Produktion:
Mit der TF 600 KT erhalten Sie eine hochmoderne, flexible und leistungsstarke
CNC-Lösung, die sich nahtlos in jede Fertigungsumgebung integrieren lässt.
---------------------------------------------
Die Partnership Edition: Alles inklusive, ohne Kompromisse!
Mit der TF 600 KT Partnership Edition erhalten Sie die volle Ausstattung ohne
zusätzliche Kosten. Alle Funktionen und Erweiterungen, die normalerweise als
Optionen erhältlich sind, sind bei uns bereits standardmäßig enthalten.

Keine versteckten Zusatzkosten, keine aufwendigen Nachrüstungen – einfach
eine komplett ausgestattete Maschine, die sofort einsatzbereit ist.

Ihre Vorteile mit der Partnership Edition:

- Alle Premium-Optionen bereits integriert – keine separaten Upgrades nötig
- Maximale Ausstattung ohne Aufpreis – alles, was Sie brauchen, ist bereits
dabei
- Sofort einsatzbereit – keine zusätzlichen Investitionen in Erweiterungen
erforderlich
- Einfachste Bestellung – keine komplizierte Konfiguration, direkt die beste
Ausstattung erhalten
- Mit der Partnership Edition investieren Sie in eine vollständig ausgestattete
Maschine – ohne Kompromisse!
---------------------------------------------
Preis der o.g. Maschine auf Anfrage!
---------------------------------------------
Optional mit Mehrpreis:

- Clamex Paket
- Werkzeugpaket Bohrer, Fräser und Nutsäge
- Türenpaket
- Softwarepaket Palette CAM (Bestandskunden)
- PaletteCAD Holz+Design start + CAM (Neukunden)
- Palette CAM start Upgrade von TF 100
- Fracht, Aufstellung, Einweisung
---------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
