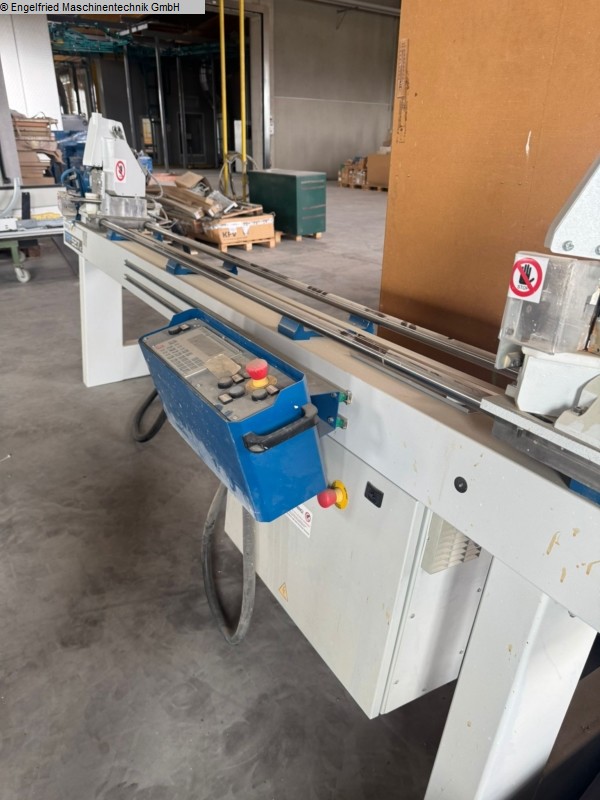

OMGA doppelte Glasleistensäge Modell TRF 527 NC CE
--------------------------------------------------
Verkauf im Kundenauftrag ab Kundenstandort.
Maschine war bis zum Shcluß im Einsatz, jetzt am Kundenlager.

Technische Herstellerbeschreibung:
Doppelgehrungssäge zum gleichzeitigen Schneiden von zwei Glasleisten.
Das rechte Sägeaggregat ist fest, Verstellung des linken Aggregats über
Positioniersteuerung

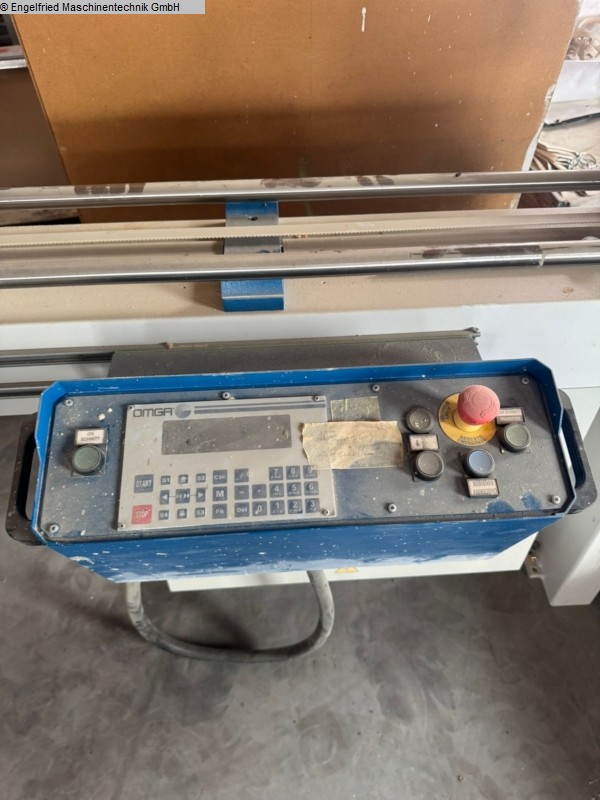

Eigenschaften der Positioniersteuerung:
- Monochromatisches Grafikdisplay 240 x 64 pti
- Visualisierung von 30 Schriftzeichen auf 8 Zeilen
- Tastatur mit 28 Funktionstasten
- FN Taste für Funktionsunterbrechung
- Diagnostik und Fehlermeldungen
- Sprachenauswahl, I, D, GB, SO, F und SF
- 10.000 Speicherzeilen aufteilbar in 999 Zyklen, max 99 Zeilen/Zyklus
- RS 232 Schnittstelle
- Eingabe der Maße manuell oder über USB-Schnittstelle
- Je 3 Korrekturwerte für Sägeaggregat links u. rechts
- 1 Korrekturwert für Konterprofile

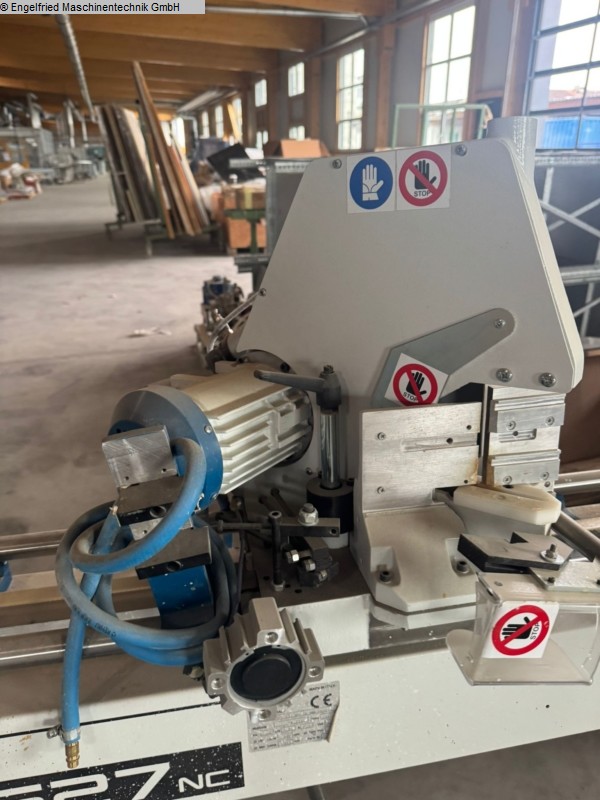

Das verstellbare Aggregat ist mit Umlauf-Kugelbüchsen versehen und läuft auf
stahlgehärteten Achsen. Beide Aggregate verfügen über Auflagen, die das
gleichzeitige Schneiden von 2 Glasleisten ermöglichen. Zum Schneiden von
größeren Querschnitten kann die obere Auflage entfernt werden.
Nach Beendigung des Schnittvorgangs schwenken die pneumatischen Spannzylinder
automatisch zur Seite, um das Be- und Entladen der Maschine zu vereinfachen.

Maschinenausstattung:

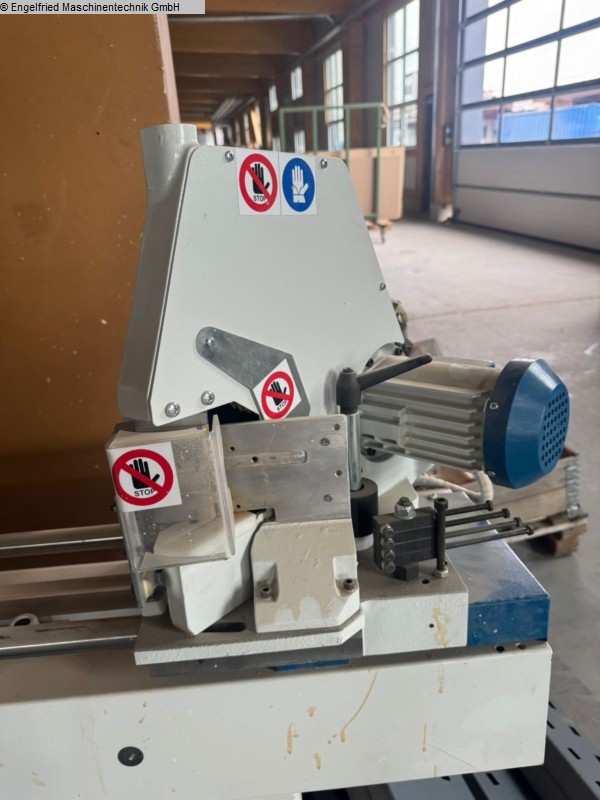

- feststehendes rechtes Sägeaggregat
- schwenkbare Spannvorrichtung
- Positioniersteuerung für TRF 527 NC CE
- Wartungseinheit
- Mittelstütze

- HM – bestückte Sägeblätter Ø 220 mm
- Zweihandschaltung
- Zwischenauflage zum gleichzeitigen Sägen von 2 Glasleisten
- pneumatischer Hub der Sägeaggregate
- Motorenschutzschalter
- Druckwächter
- Unterspannungsauslöser
- Überlastschalter
- Werkzeugsatz
- 2 Stk. Winkel-Sternascnhalg mit 4 Pos.

Technische Daten:

- Motorleistung 2 x 1.2 kW
- Sägeblattdurchmesser 220 mm
- max. Schnitthöhe ohne Auflage 80mm
- max. Schnittbreite bei 90 Grad : 55 mm
- max. Schnittbreite bei 45 Grad : 40 mm
- max. Schnittlänge : 2800 mm
- min. Schnittlänge: 158 mm
- Gewicht 217 kg

--------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
--------------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
