Technische Daten zur Maschine

Zusatzinformationen

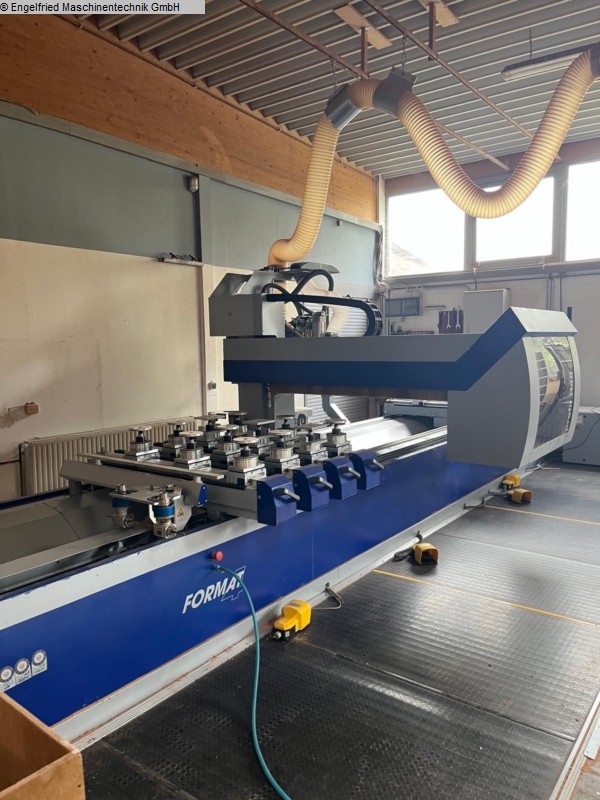

Format 4 profit H30L e-motion CNC-Bearbeitungszentrum
------------------------------------------------------
- Inklusive Fensterwerkzeuge und vorhandenen Aggregaten
- Inklusive Felder Fensterkosnruktionsoftware "Flash Frame"
und vorhandener Programmierung
- Maschine aus Kleinbetrieb, in sehr gepflgetem Zustand,
nur wenig Betriebsstunden

Maschine noch bis Anfang Dezember 2025 im EInsatz zu besichtigen!

Technische Beschreibung:
------------------------------------------------------
Arbeitsmaße:
X: 5.130 mm
Y: 1.360 mm
Z: 130 mm

Verfahrwege:
X: 6.050 mm
Y: 1.790 mm
Z: 280 mm

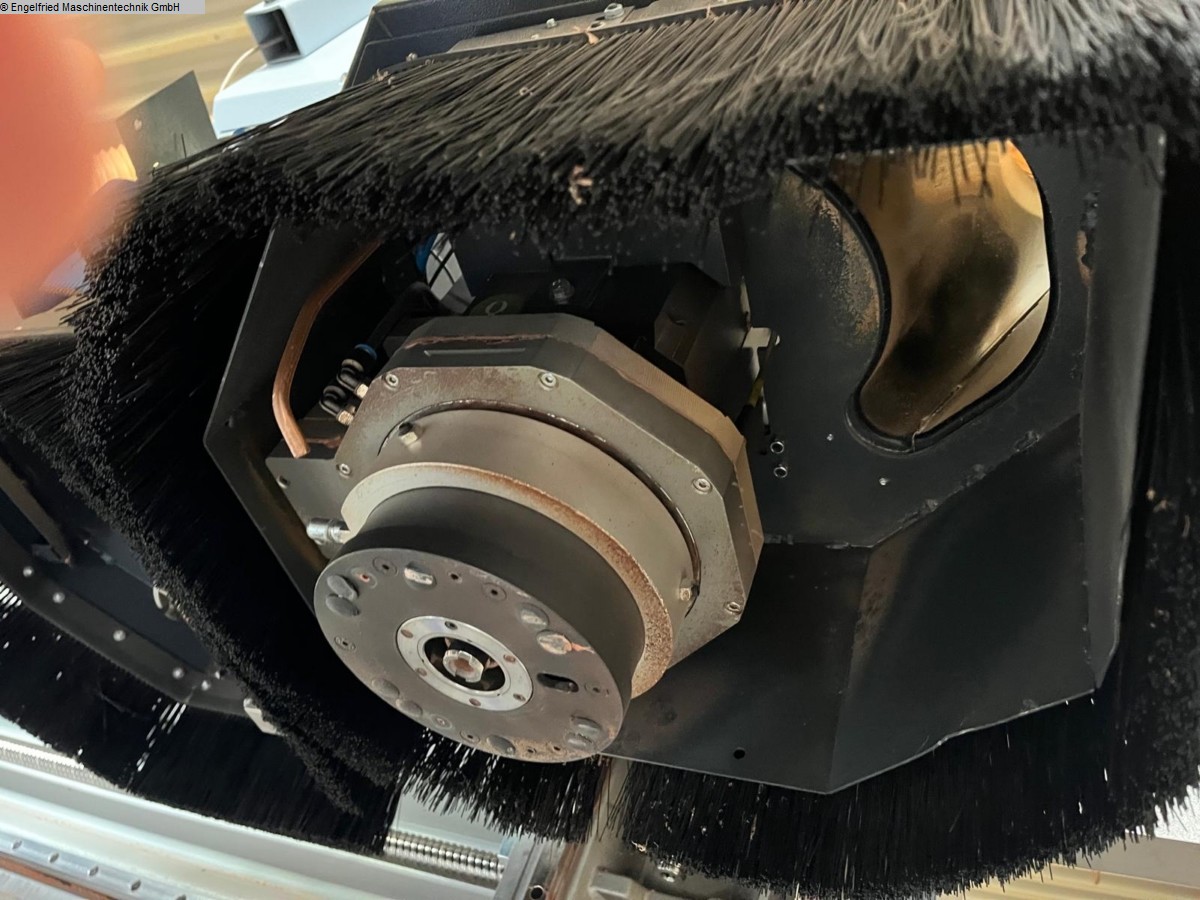

- 4-Achs-Frässpindel: 18 kW HSK F63 mit Flüssigkeitskühlung,
1.000 - 24.000 U/min

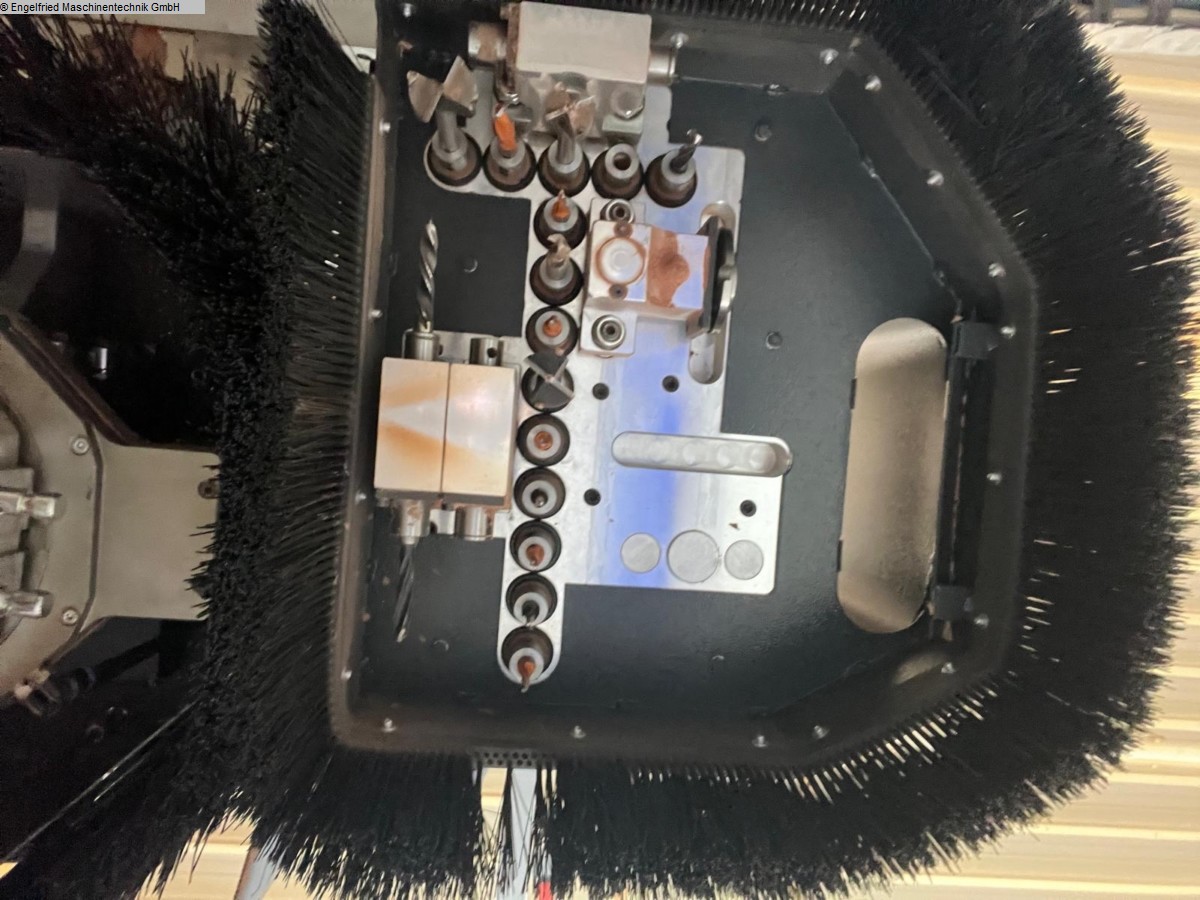

- Bohrkopf DH 20 6H1S: Vertikales Bohraggregat mit 14 Spindeln
(9 Spindeln in X-Richtung, 5 Spindeln in Y-Richtung, Nutsäge in X-Richtung)

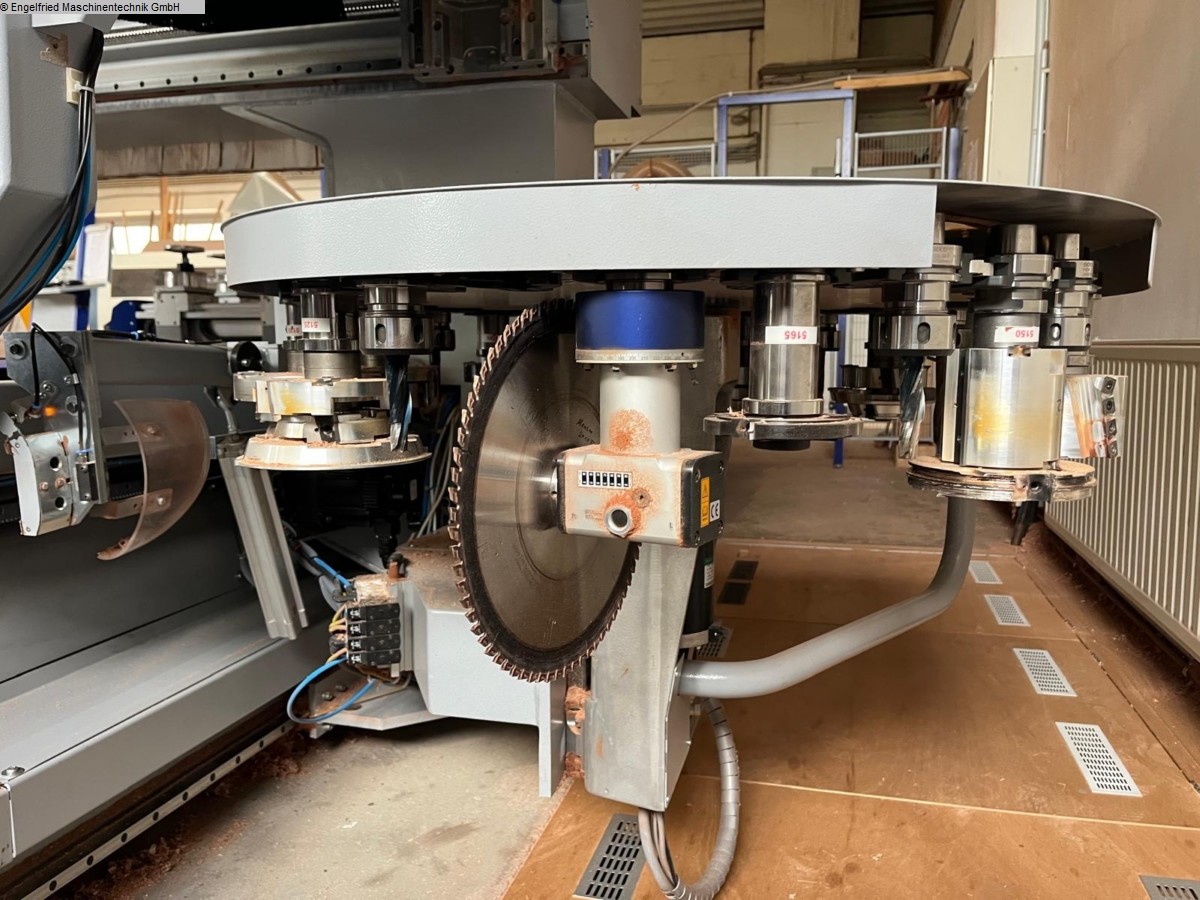

- Tellerwechsler mit 24 Werkzeugppositionen.
max. Werkdurchmesser 240 mm
mxa. WErkzeughöhe 370 mm

- seitlicher Pick-UP Platz für 2 Werkzeuge/Aggregate
max. Werkdurchmesser 270 mm
mxa. Werkzeughöhe 270 mm


- Mitfahrender Pick-Up Platz für Späneabweisschlid

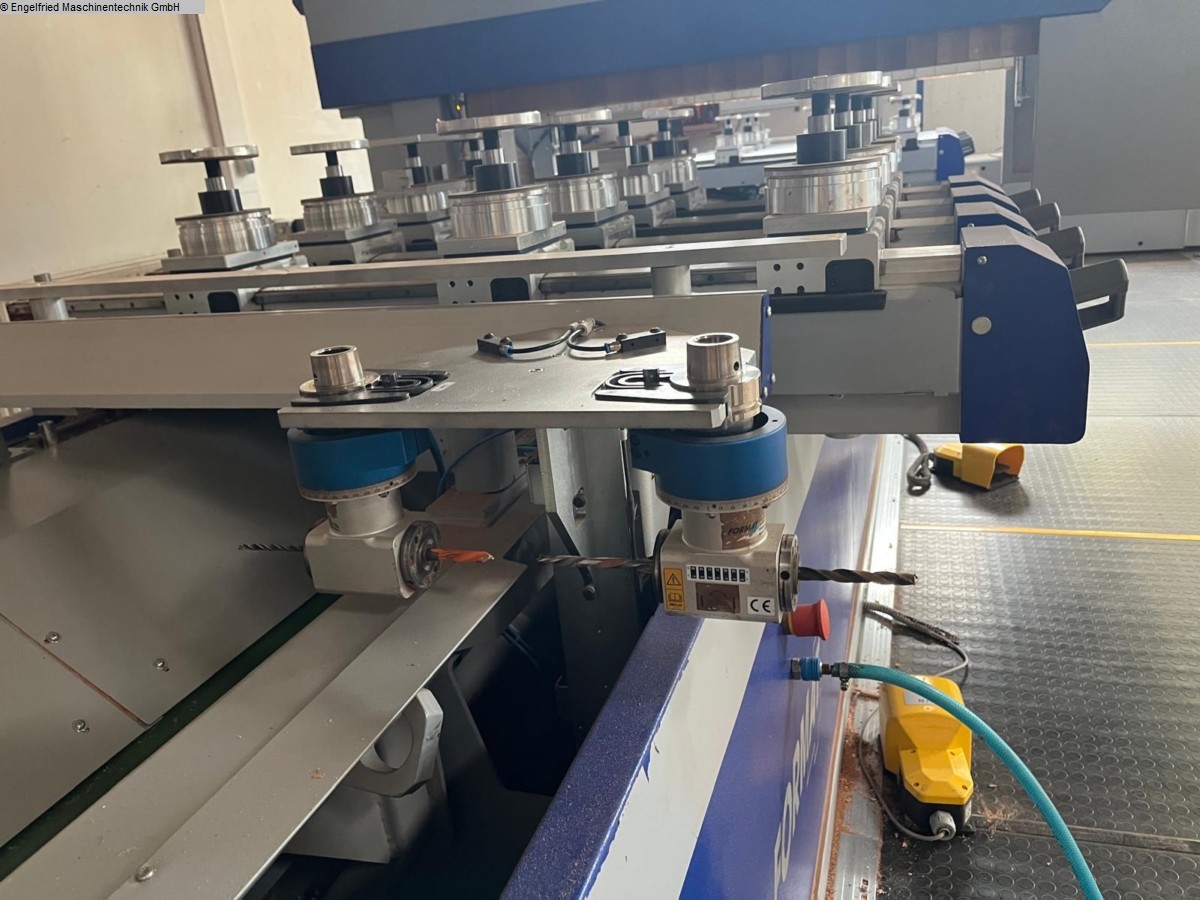

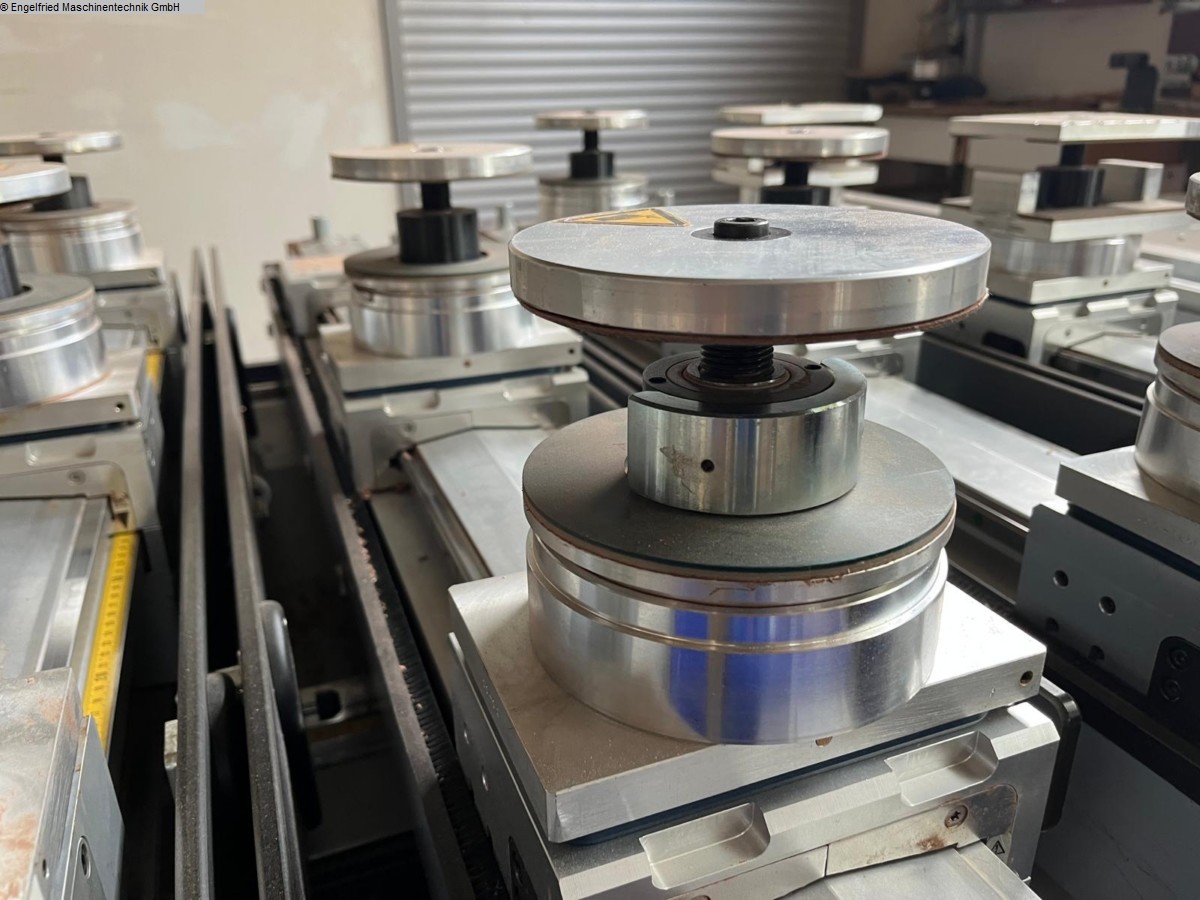

- Automatiktisch: 8 Werkstückauflagen e-motion positionsgesteuert

- Vakuumpumpe 90m3/h

- 6 doppelte Einlagehilfen x-motion bzw. e-motion

- Spänetransportband

- doppelt gerader Linienlaser, Linienlaser Rundbogenbearbeitung

- Handterminal zur Fernsteuerung der Achsen

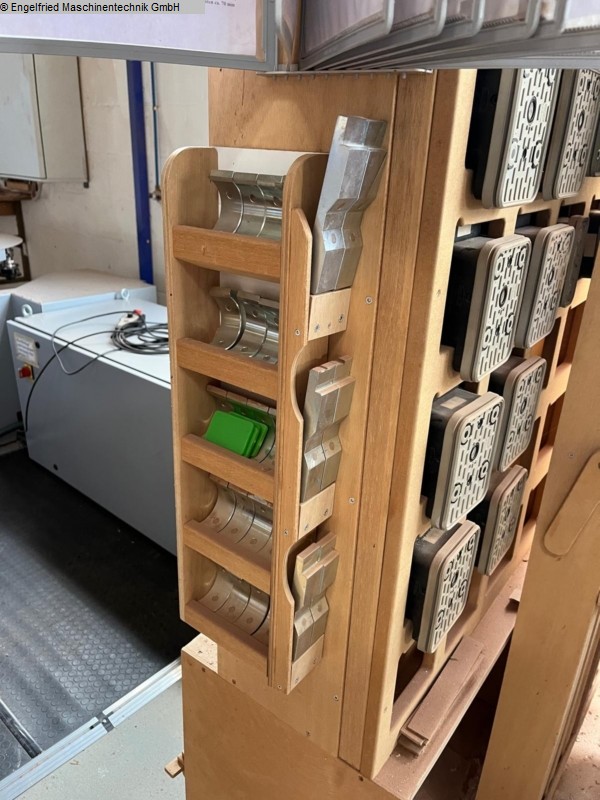

- inklusive aller vorhandenen Massivholzspanner und Vakuumsauger
sowie Horizontalspanner

- automatische Zentralschmierung

- CE-Sicherheitseinrichtung

- Software:

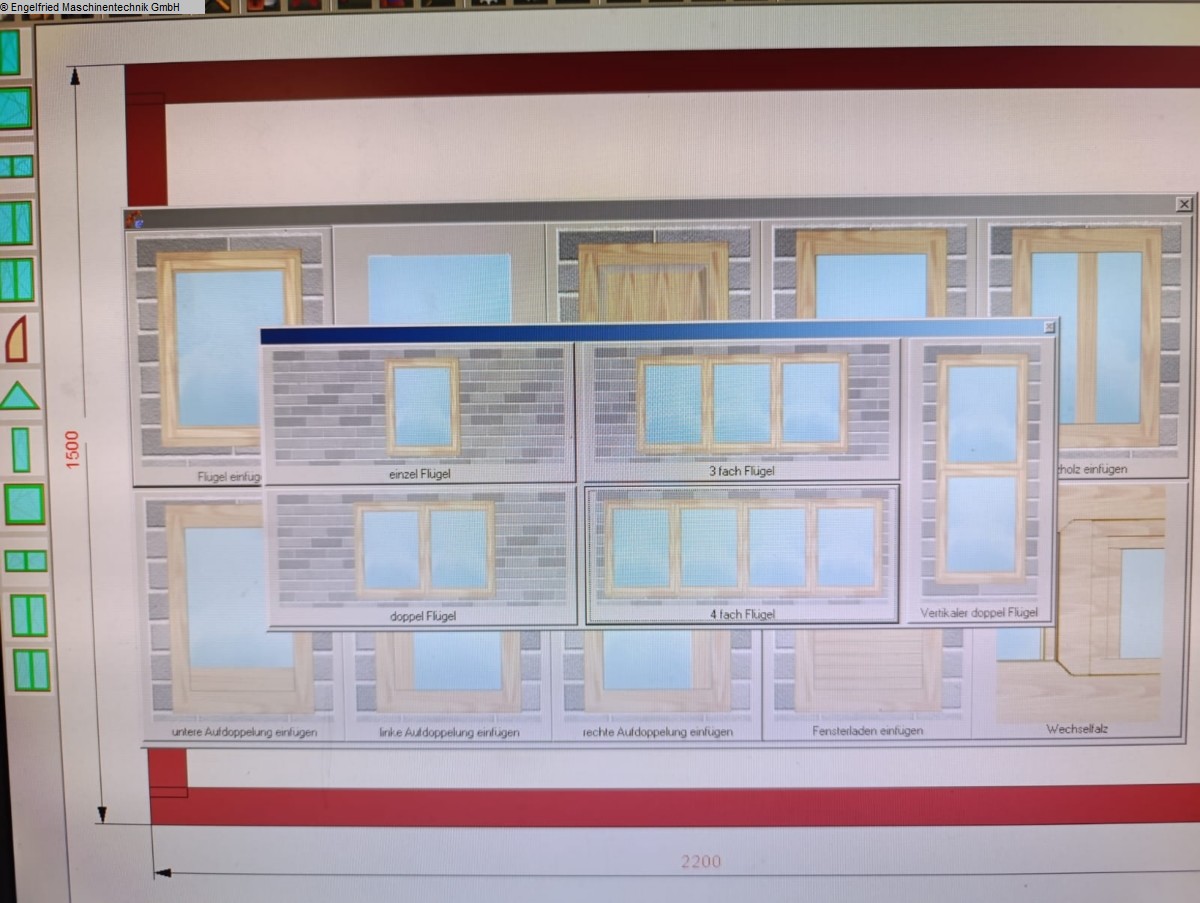

"Flash Frame", Software für Fenster und Rahmanplanung
"WOODFLASH"
Programmeditor mit CAD-Funktion
3D-Simulator mit Kollisionsprüfung für Woddflash an der Maschine

- Werkzeuge:

Holzfenster IV 68, IV 78, IV 92
Haustüre IV 68, IV 78
Hebe-Schiebetüren IV 68, IV 78, IV 92
Balkontüre IV 68, IV 78


(technische Angaben laut Hersteller - ohne Gewähr!)
