Technische Daten zur Maschine

Zusatzinformationen

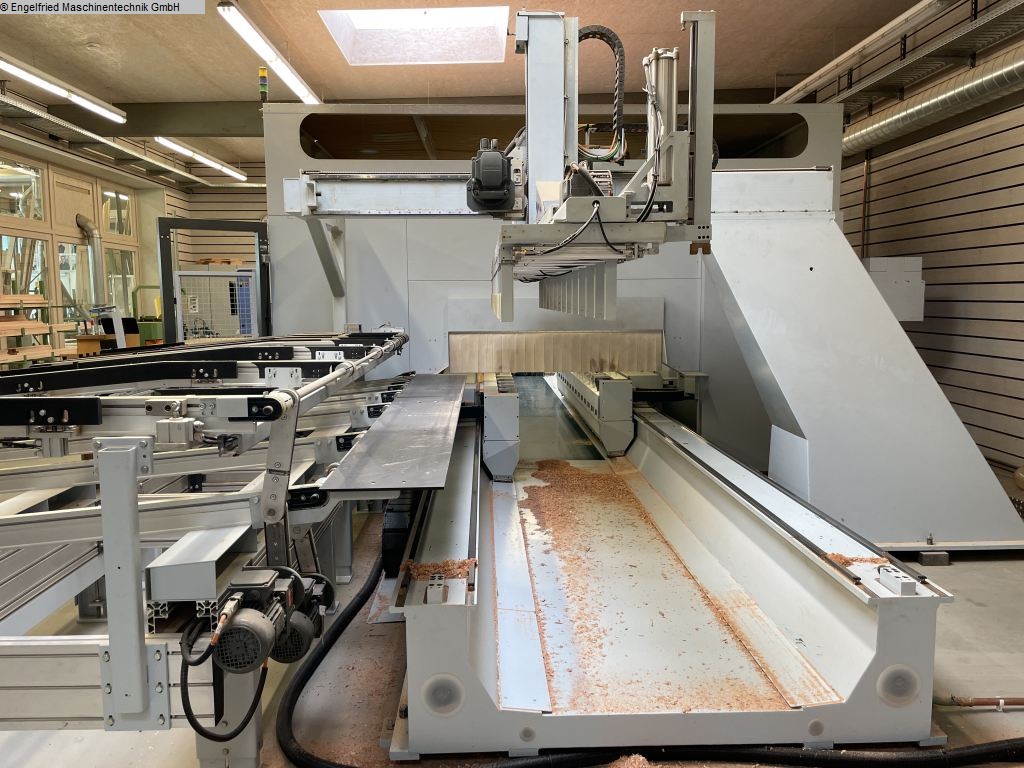

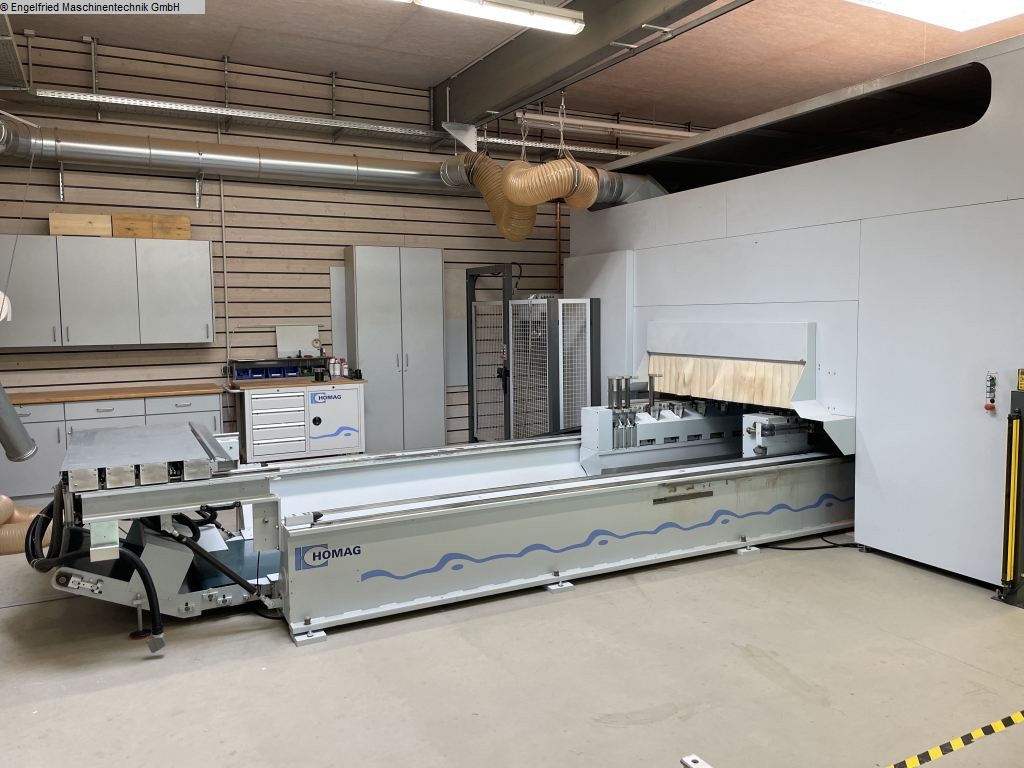

Sehr gepflegtes CNC-Bearbeitungszentrum Homag Profi BMB 922/35/13/B mit
automatischer Be- und Entladung

Zum Bearbeiten von Holzkanteln für Fenster, Rahmentüren oder gleichartigen
Werkstücken aus Holz- oder holzähnlichen Werkstoffen.
Ausführliche Beschreibung in der nebenstehender PDF-Datei!

HIGHLIGHTS:
- Werkstücklänge bis 6000 mm (mit Nachgreifen); Werkstückbreite bis 300 mm bei
Bearbeitung Einzelteile, Türblätter bis 1.300 mm auf Zusatztraversen,
Werkstückstärke bis 150 mm

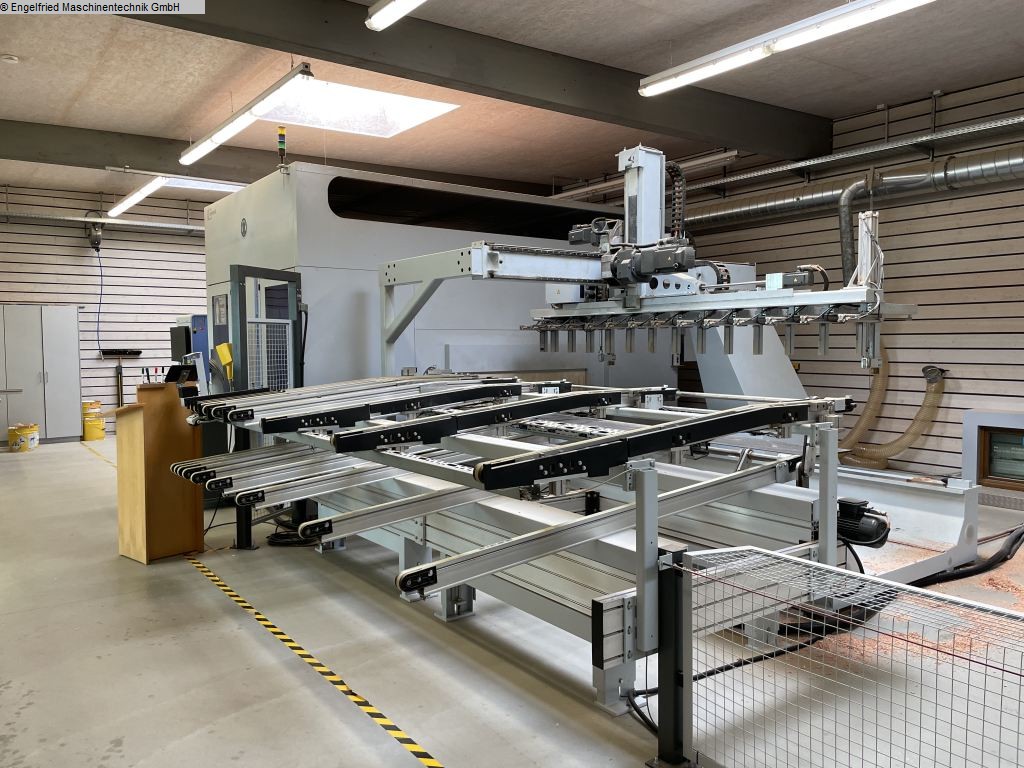

- Automatische Be- und Entladung der Einzelteile, Puffer mit 2 m Tiefe
- Automatische Positionierung Spannzangen, automatisches Umspannen
Innen-/Außenprofilierung

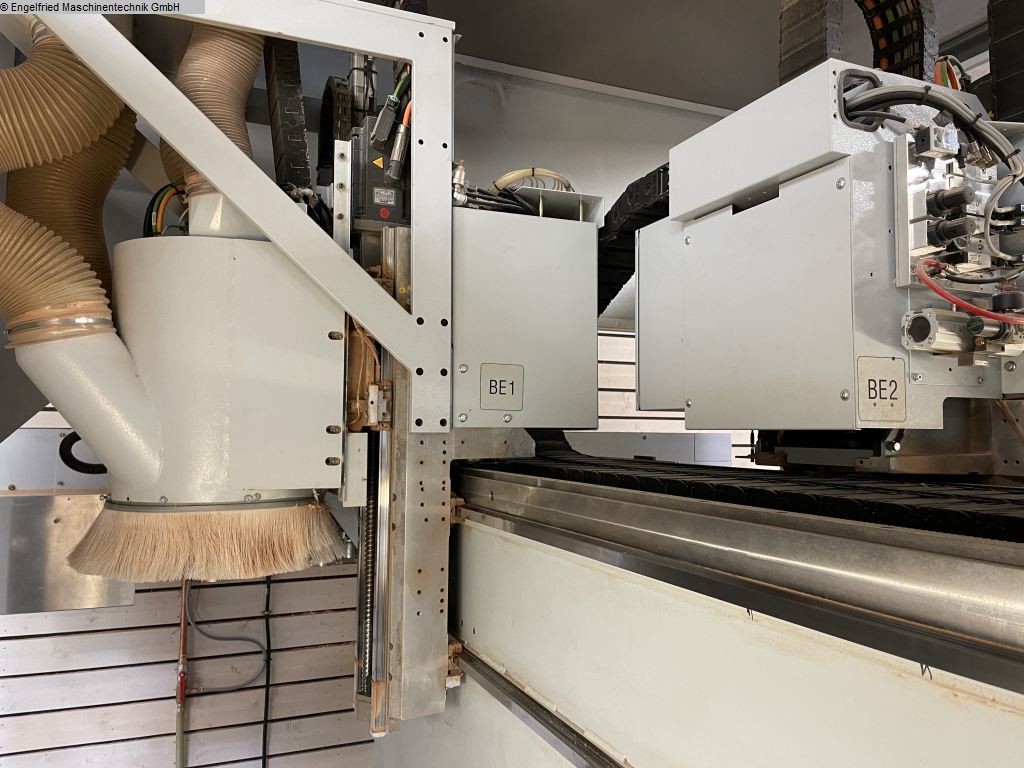

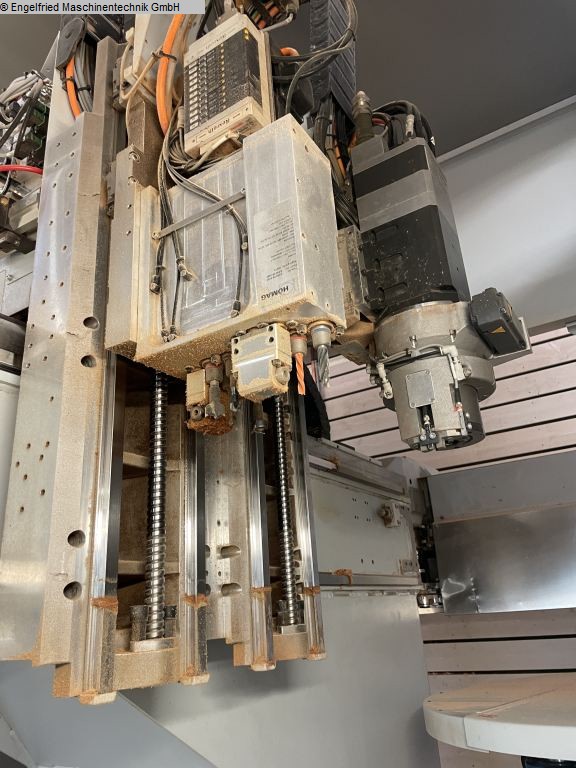

- 2 Stk. 4-Achs-Hochleistungsspindeln mit HSK 63 F Aufnahme mit C-Achse
- Erweiterung C-Achse für Flex5+ Aggregat
- fest installierter Bohrkopf 13 Spindeln V9/H4
mit 9 einzeln abrufbaren Vertikalbohrspindeln und 2 Horizontalbohrspindeln mit
Doppelausgang, 1 in X-Richtung und 1 in Y-Richtung

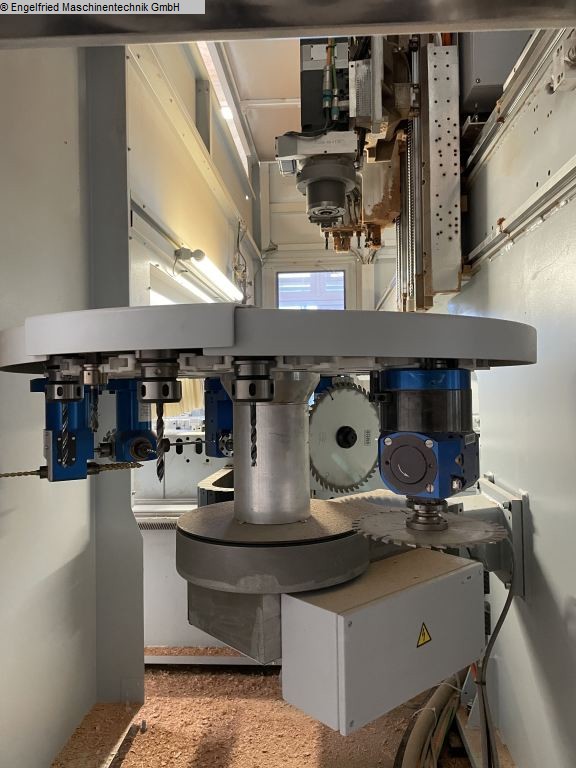

- Tellerwechsler mit 18 Plätzen
- Kettenwechsler mit 72 Plätzen
- Zusatzkonsolentisch für die Bearbeitung von Sonderformen und Rundbogen
inklusive diversen Vakuummspanner und PowerCLamp-Spanner
für den Zusatzkonsolentisch. Mit Laserprojektion "Mr. Beam."
- Vakuumpumpe

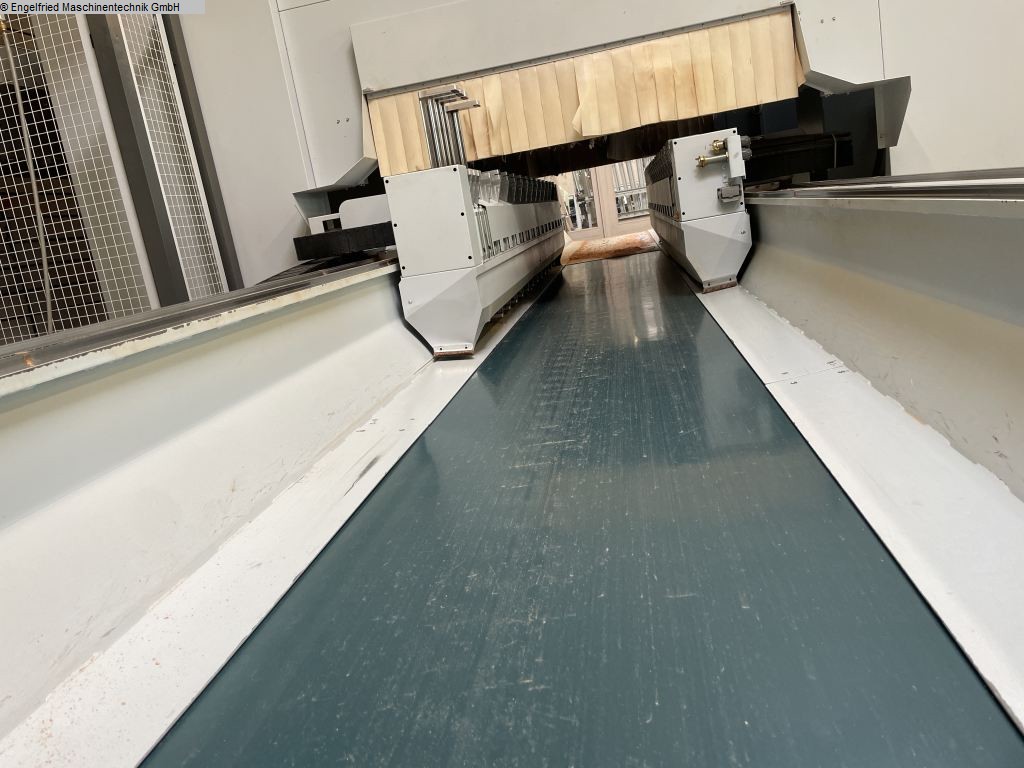

- Spänetransportband
- inklusive Einwechselaggregaten (Sägeaggregat, Schlosskastenaggregat,
Dübelbohraggregat 3 + 1, Bohr- und Fräsaagregat 4 Spindeln, FLEX 5 -Aggregat)

- OPTION Fensterwerkzeuge:
• Holzfenster IV 67/77/89 – Jahr 2011
• Haustür IV 67/77/89 – Jahr 2011
• Hebe-Schiebe IV67/77/89 – Jahr 2011
• Holz-Alu Fenster 67/77 – Jahr 2018
• Holz-Alu-Haustür 67/77 – Jahr 2018


Maschine noch bis ca. Oktober 2026 im EInsatz zu besichtigen!

Ausführliche technische Beschreibung, Fenterschnitte und
Preise hierzu auf Anfrage!

aktuelles Video siehe nebenstehend/current video of the machine attached:
Sequenzen Video:
Minute 0:00 - 2:08:
komplette Maschinenansicht_compplete machine view
Minute 2:08 - 12:21:
Fensterfertitung gerade Teile_window production straigth elements
Minute 12:21 - 14:45:
Sonderfensterproduktion Zusatztisch_special window production on additonal table

(Technische Angaben laut Hersteller - ohne Gewähr!)
