Technische Daten zur Maschine

Zusatzinformationen

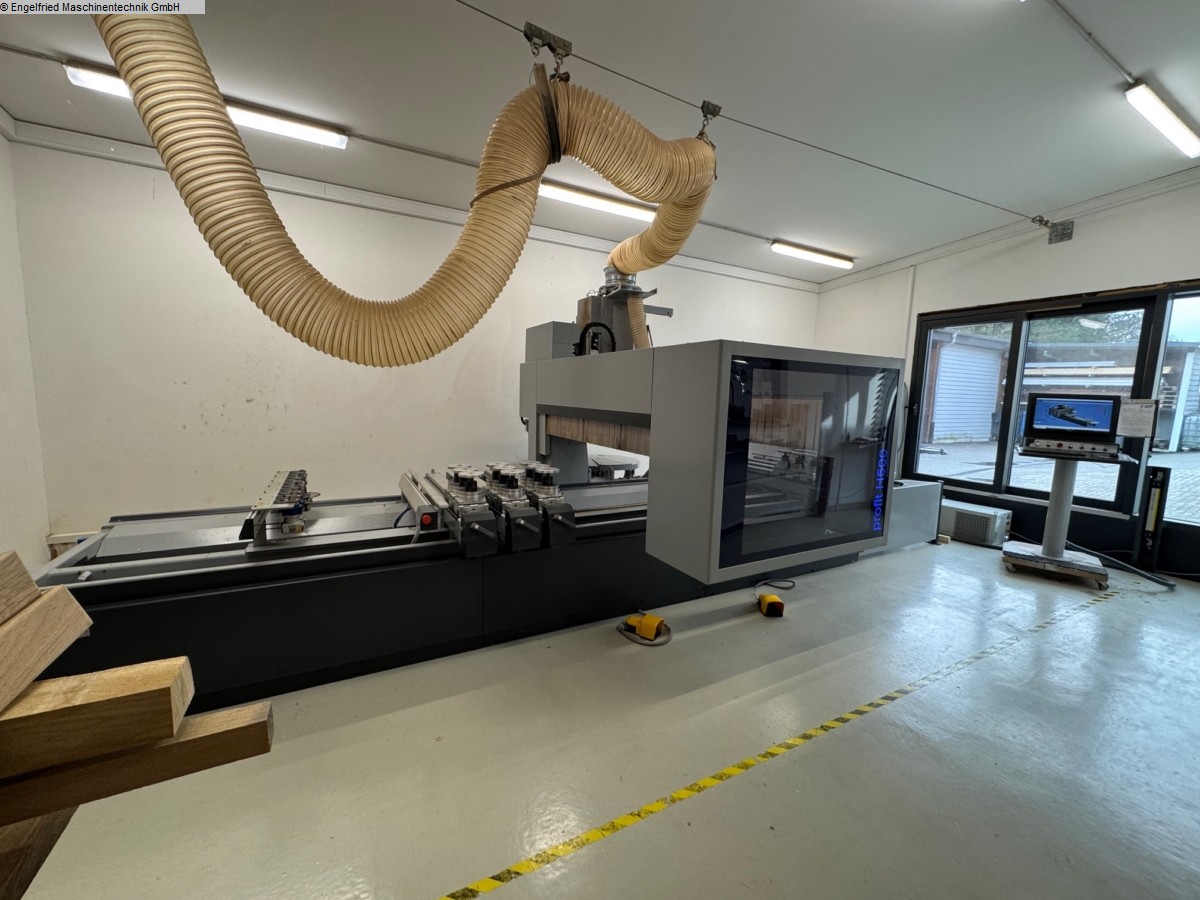

Felder Format4 Typ Profit H500S 16.38 CNC Bearbeitungszentrum
------------------------------------------------------
- aus einem Holzfensterfertigungsbetrieb.
- Maschine noch angeschlossen und vorführbereit
- Ohne Bearbeitungswerkzeuge

Technische Beschreibung (Zusammenfassung, Langtext siehe PDF):
------------------------------------------------------
Arbeitsmaße:
X = 3.740 mm
Y = 1.570 mm
Z = 350 mm Durchlasshöhe (ab Konsolenebene), abhängig von Spannsystem, siehe Layout.

Verfahrwege:
X = 4.930 mm
Y = 1.925 mm
Z = 500 mm

Achsenpositioniergeschwindigkeit:
X = 80 m/min
Y = 80 m/min
Z1 = 30 m/min
Z2 = 20 m/min

- 5-Achs-Frässpindel: 15 kW HSK F63 mit Flüssigkeitskühlung,
1.000 - 24.000 U/min

- zusätzliche Verriegelung der C-Achse

- Bohrkopf DH 18 6H1S: Vertikales Bohraggregat mit 12 Spindeln
(7 Spindeln in X-Richtung, 5 Spindeln in Y-Richtung, Nutsäge in X-Richtung)
Horizontales Bohraggregat mit 6 Spindeln, 4 Spindeln in X-Richtung und 2 Spindeln in Y-Richtung.
1 Nutsäge in X-Richtung, max. Durchmesser 120 mm

- Tellerwechsler mit 24 Werkzeugpositionen rechts am Maschinenständer
max. Werkdurchmesser 240 mm
max. Werkzeughöhe 370 mm

- Wechselplatz für Kreissägeblatt am Ausleger/Werkzeugwechsler montiert,
max. Sägeblattdurchmesser 350 mm

- Werkzeugwechsler links im Maschinenständer mit 10 Werkzeugpositionen.
max. Werkdurchmesser 180 mm
max.. Werkzeuglänge 230/300 mm
Spannzangenabstand 110 mm

- Tellerwechsler mit 24 Werkzeugpositionen am Ausleger montiert,
mitfahrend in X-Richtung
max. Werkdurchmesser 240 mm
max. Werkzeughöhe 370 mm

- Mitfahrender Pick-Up Platz für Späneabweisschlid

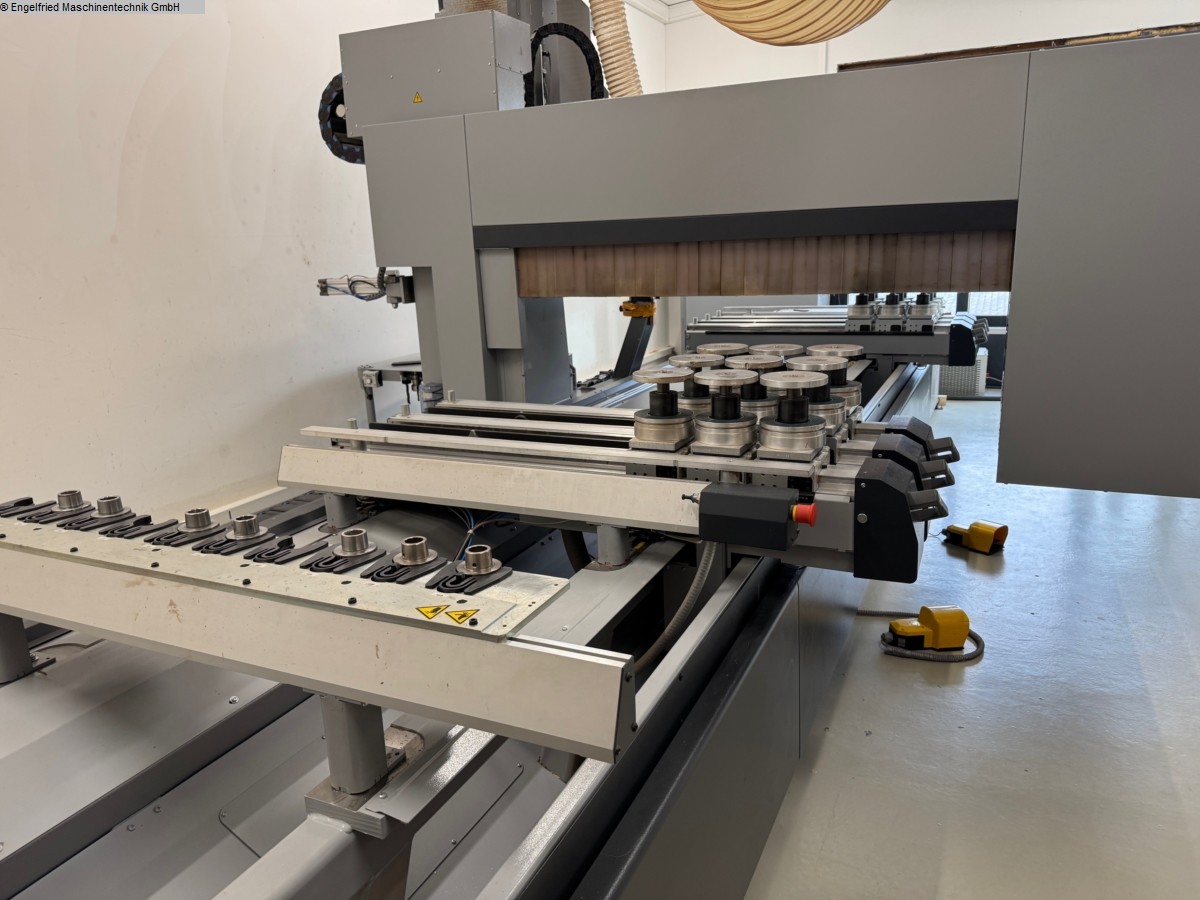

- 6 Werkstückauflagen s-motion positionsgesteuert

- 2 Bearbeitungsfelder für Pendelbearbeitung

- Vakuumpumpe 90m3/h

- Spänetransportband

- Linienlaser zur Rundbogenbearbeitung

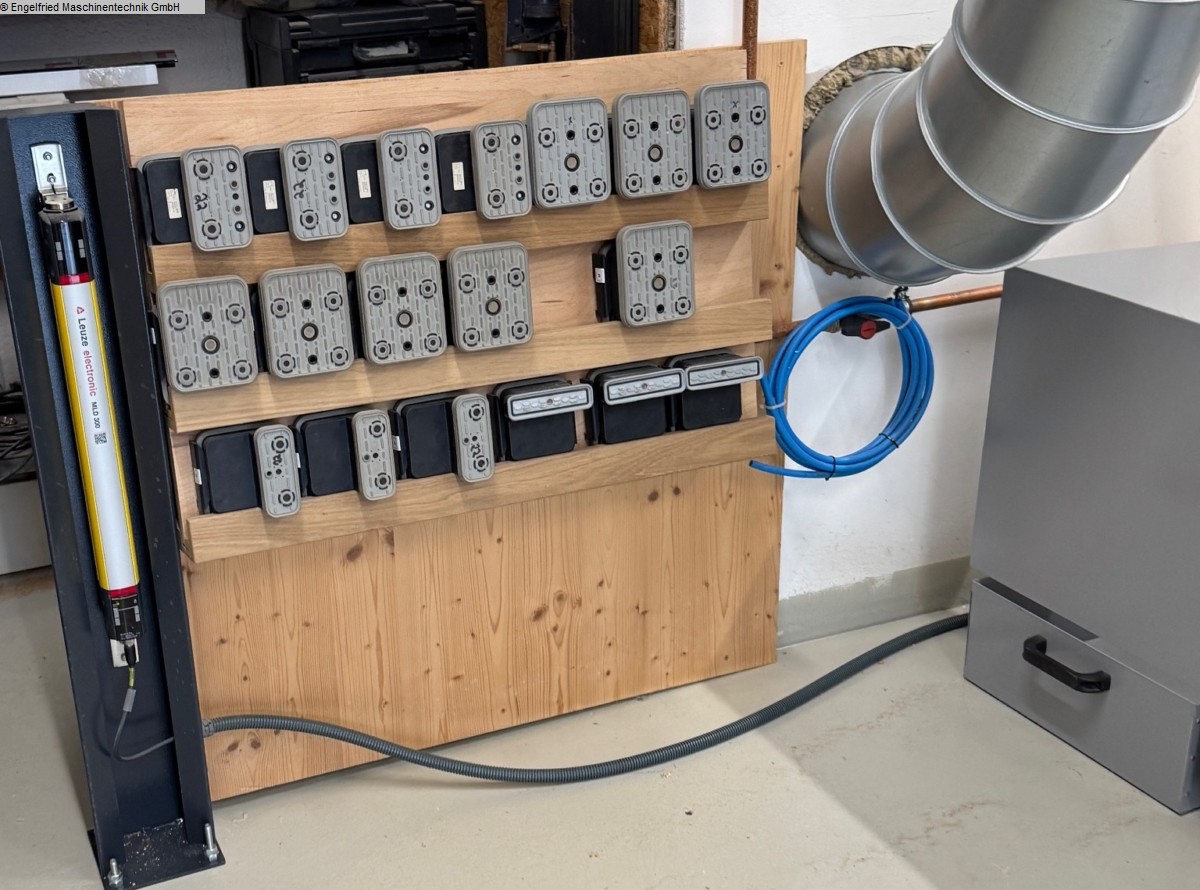

- inklusive aller vorhandenen Massivholzspanner und Vakuumsauger

- automatische Zentralschmierung

- CE-Sicherheitseinrichtung

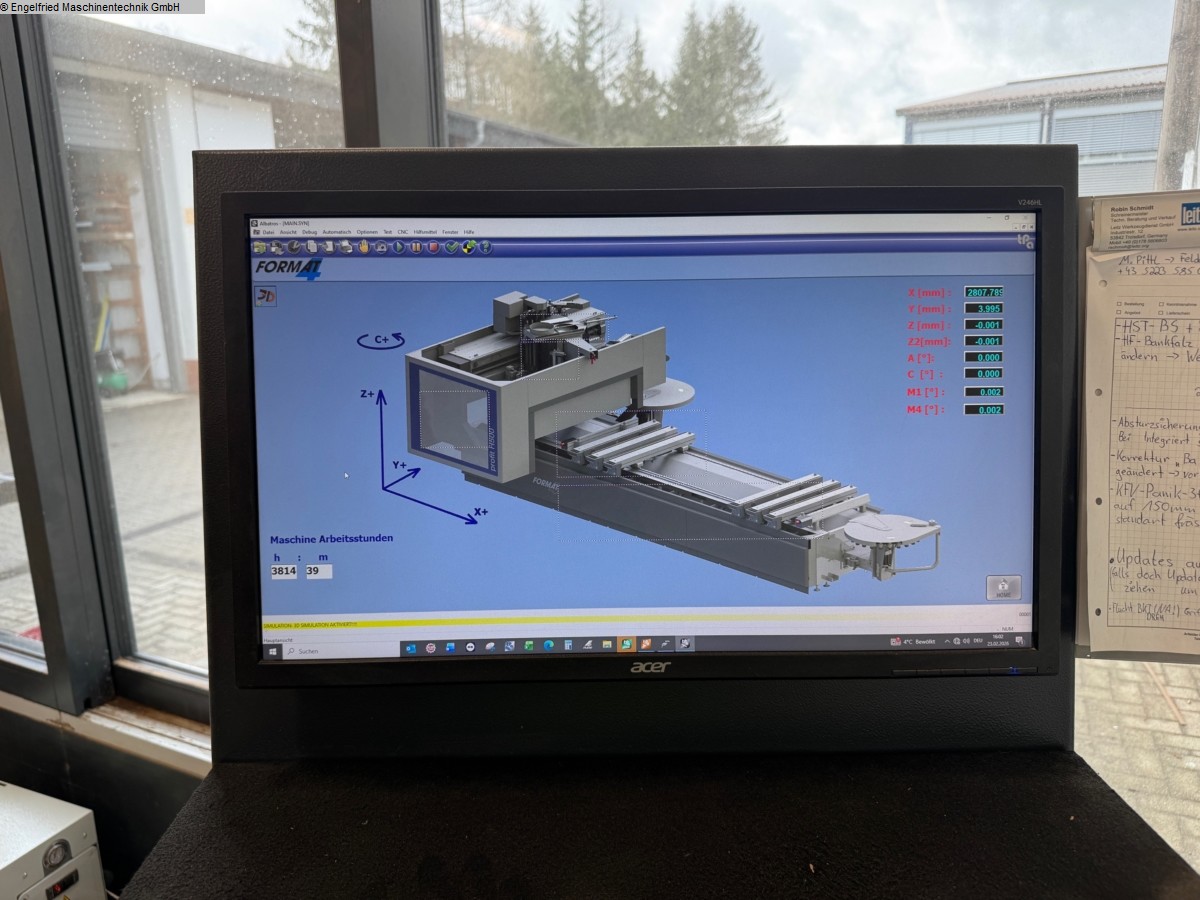

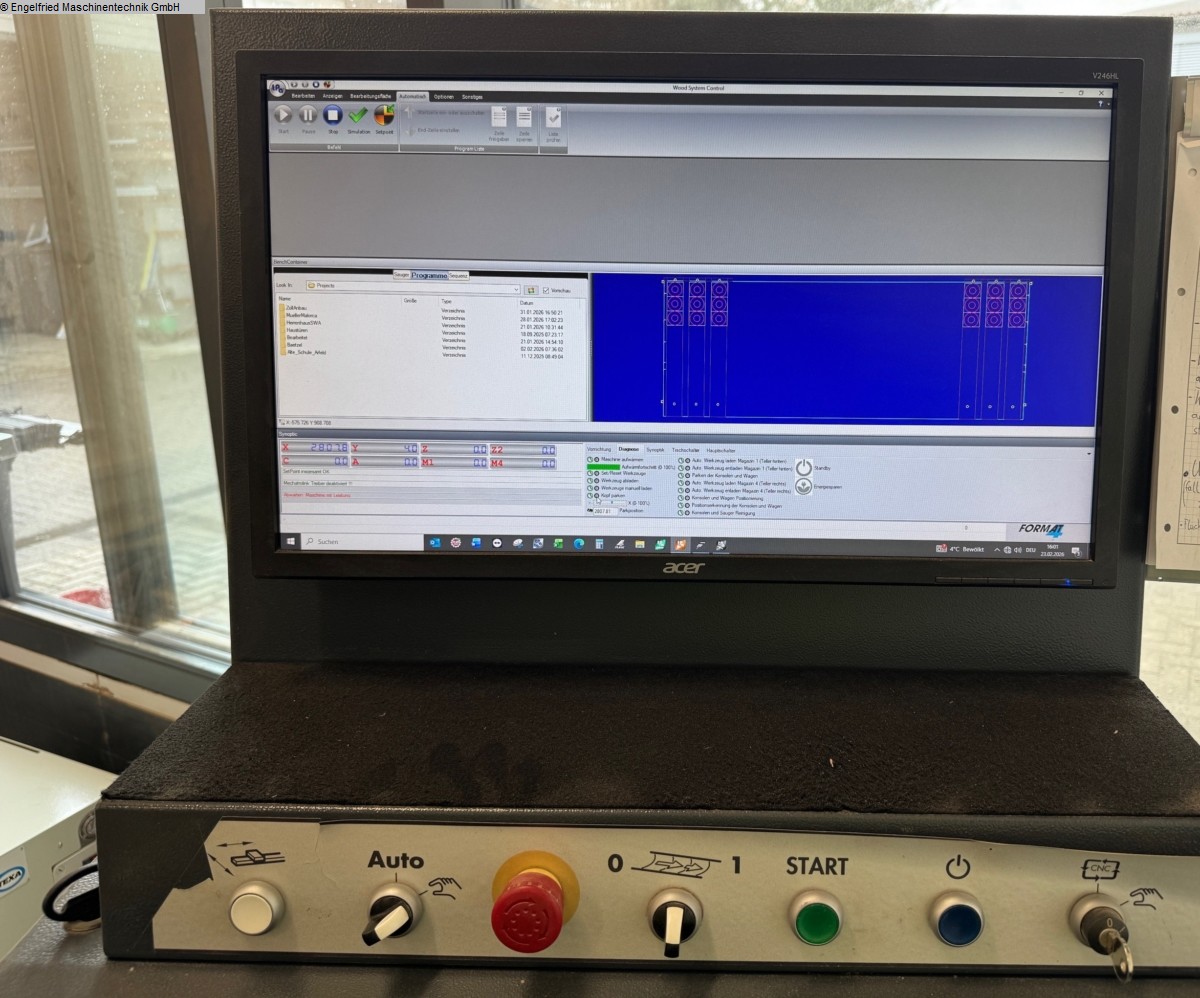

- Software "WoodFLash"
Lamello Clamex P Macro
Ausklink Macro

- "Greenline-Paket" für reduzierten Energieverbrauch

-----------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
-----------------------------------------------------

HINWEIS VIDEO: Kein Orginalvideo. Das Video ist vom Maschinenhersteller
und zeigt eine Maschine diesen Typs


(technische Angaben laut Hersteller - ohne Gewähr!)
